Cấu tạo màn hình điện thoại: Vai trò, nguyên lý hoạt động

Cấu tạo màn hình điện thoại không chỉ gồm một tấm kính hiển thị mà là sự kết hợp của nhiều lớp và linh kiện bên trong. Hiểu rõ từng thành phần sẽ giúp bạn dễ nhận biết nguyên nhân khi màn hình bị hỏng và lựa chọn cách xử lý phù hợp. Để có cái nhìn toàn diện và chính xác nhất, mời bạn cùng theo dõi tiếp bài viết.

Cấu tạo màn hình điện thoại gồm mấy lớp?

Cấu tạo màn hình điện thoại bao gồm 4 lớp chính, chi tiết về cấu tạo 4 lớp chính như sau:

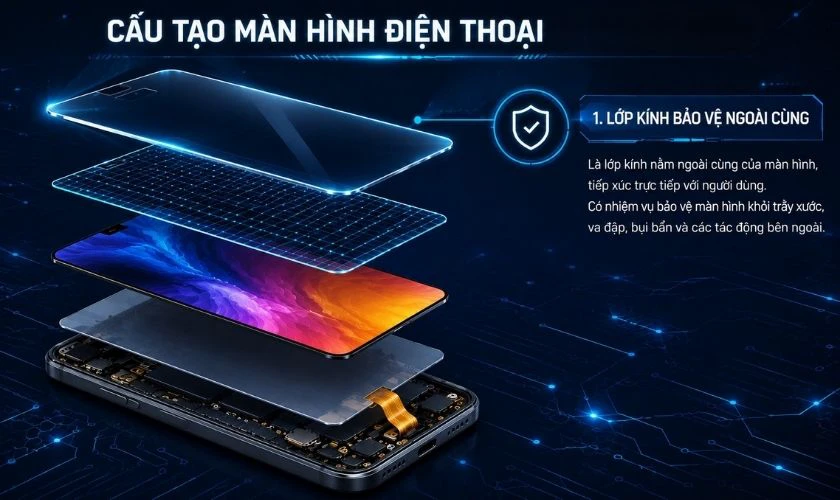

Lớp kính bảo vệ ngoài cùng

Kính bảo vệ là lớp nằm ngoài cùng của màn hình điện thoại, tiếp xúc trực tiếp với tay người dùng. Đây là lớp kính trong suốt có độ cứng cao, giúp bảo vệ các thành phần bên trong.

Chức năng của lớp kính bảo vệ ngoài cùng:

• Bảo vệ màn hình khỏi trầy xước, bụi bẩn và va đập nhẹ.
• Tạo bề mặt để người dùng thao tác cảm ứng.
• Hạn chế tác động trực tiếp lên lớp hiển thị và cảm ứng bên dưới.

Lớp kính bảo vệ ngoài cùng được phân loại như sau:

• Kính thường: Có khả năng chống trầy xước và va đập ở mức cơ bản.
• Kính cường lực: Có độ cứng và khả năng chịu lực tốt hơn.
• Kính phủ chống bám vân tay: Có thêm lớp phủ giúp hạn chế dấu vân tay, dầu và mồ hôi.

Một số thiết bị cao cấp sử dụng các loại kính được tối ưu về độ bền, khả năng chống trầy và truyền sáng.

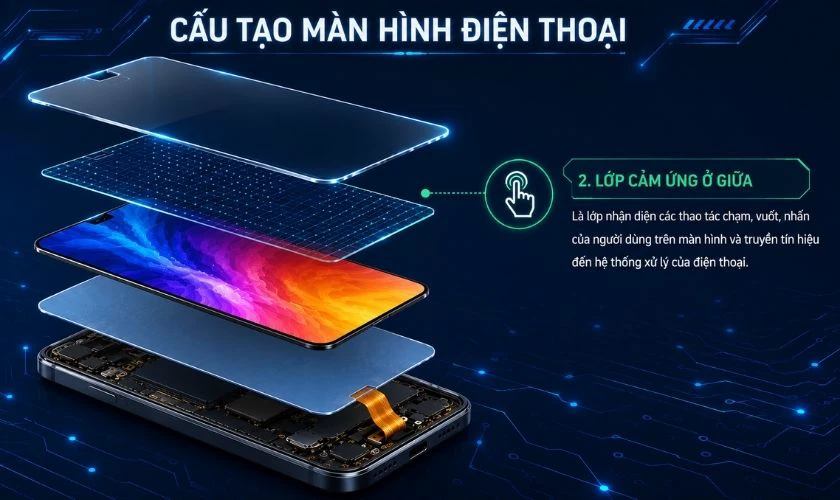

Lớp cảm ứng ở giữa

Lớp cảm ứng là bộ phận có nhiệm vụ nhận diện vị trí và thao tác chạm của người dùng trên màn hình.

Chức năng của lớp cảm ứng ở giữa:

• Nhận diện thao tác chạm, vuốt, kéo, nhấn giữ,...
• Chuyển đổi thao tác của người dùng thành tín hiệu để điện thoại xử lý.
• Hỗ trợ cảm ứng đa điểm trên hầu hết smartphone hiện nay.

Lớp cảm ứng ở giữa được phân loại như sau:

• Cảm ứng điện trở: Hoạt động dựa trên lực nhấn, hiện ít được sử dụng trên smartphone hiện đại.
• Cảm ứng điện dung: Phổ biến trên điện thoại thông minh, nhận diện thay đổi điện trường khi ngón tay chạm vào màn hình.

Ngoài ra, tùy thiết kế, lớp cảm ứng có thể được tích hợp trực tiếp vào tấm nền hiển thị thay vì tồn tại như một lớp riêng biệt.

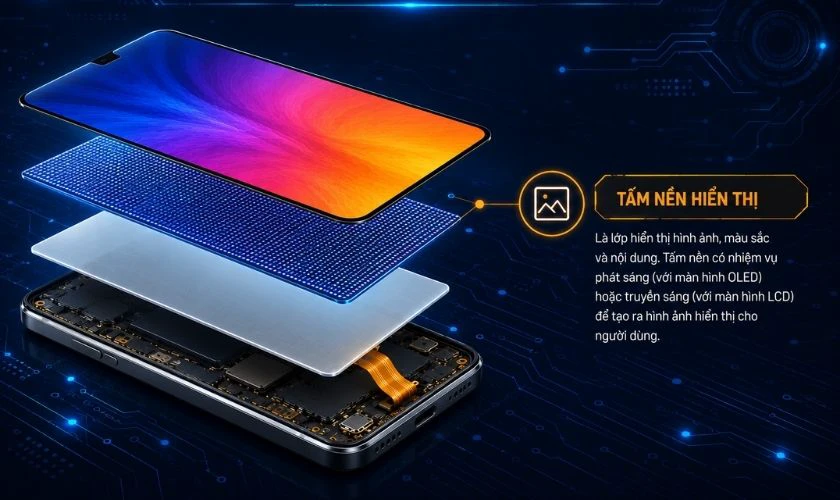

Tấm nền hiển thị

Tấm nền hiển thị là thành phần quan trọng nhất, có nhiệm vụ tạo ra hình ảnh, màu sắc và nội dung mà người dùng nhìn thấy trên màn hình.

Chức năng của tấm nền hiển thị:

• Hiển thị hình ảnh, video, văn bản và giao diện ứng dụng.
• Tái tạo màu sắc và độ sáng.
• Quyết định nhiều yếu tố về chất lượng hình ảnh như độ phân giải, độ tương phản và góc nhìn.

Hiện nay, thế giới smartphone chủ yếu sử dụng 2 công nghệ tấm nền chính:

• Tấm nền LCD là công nghệ hiển thị truyền thống, sử dụng tinh thể lỏng và cần nguồn sáng độc lập.
• Tấm nền OLED / AMOLED là công nghệ tiên tiến hơn, sử dụng các vật liệu hữu cơ có khả năng tự phát sáng.

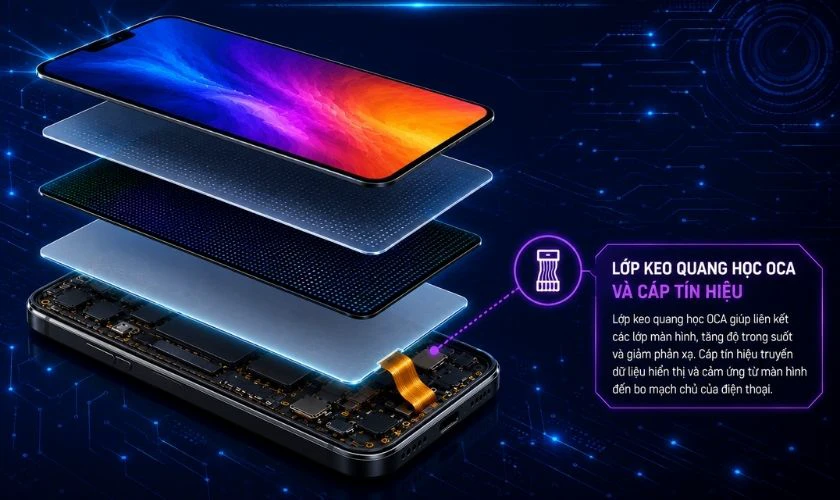

Lớp keo quang học OCA và cáp tín hiệu

Keo OCA là một loại chất kết dính đặc biệt dạng màng mỏng, có độ trong suốt gần như tuyệt đối (trên 99%). Chức năng chính là kết dính chặt chẽ lớp kính bảo vệ, lớp cảm ứng và tấm nền hiển thị thành một khối duy nhất.

Cáp tín hiệu là một dải mạch in mỏng dẹt, dẻo dai (FPC), chứa các đường dẫn đồng siêu nhỏ chạy bên trong. Chức năng chính là kết nối toàn bộ cụm màn hình (bao gồm tấm nền hiển thị và IC cảm ứng) trực tiếp vào bo mạch chủ (Mainboard) của điện thoại.

Hai thành phần này đóng vai trò như hệ thần kinh và chất kết dính, giúp liên kết vật lý và truyền dẫn tín hiệu giữa các lớp màn hình.

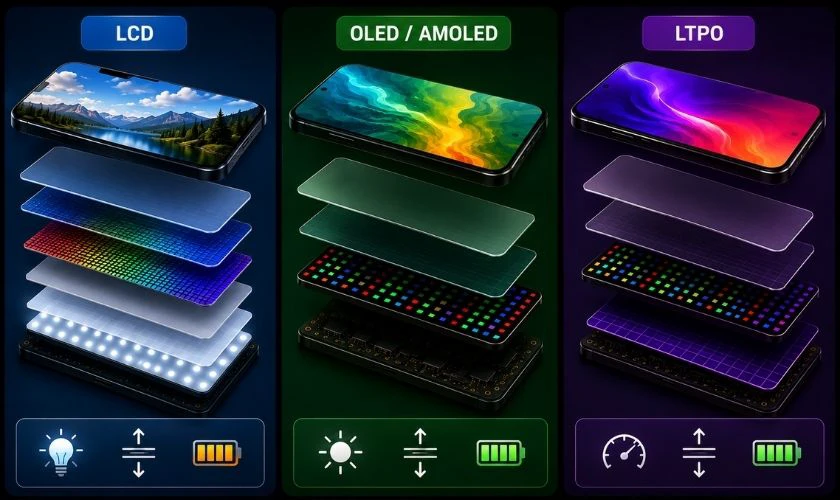

So sánh cấu tạo màn hình điện thoại của các công nghệ phổ biến

Cấu tạo của màn hình điện thoại ngày càng được cải tiến với nhiều công nghệ khác nhau như LCD, OLED, AMOLED và LTPO. Vậy màn hình LCD, OLED/AMOLED và LTPO được cấu tạo như thế nào, đâu là điểm khác biệt giữa chúng? Hãy cùng tìm hiểu chi tiết qua bảng so sánh dưới đây.

Xét về cấu tạo, LCD có nhiều lớp hơn do cần đèn nền, trong khi OLED/AMOLED tự phát sáng nên mỏng và có độ tương phản cao hơn. LTPO là công nghệ backplane thường kết hợp với OLED, giúp điều chỉnh tần số quét linh hoạt và tiết kiệm pin.

Lưu ý: Số lượng và thứ tự các lớp thực tế có thể khác nhau tùy nhà sản xuất, model điện thoại và cách tích hợp cảm ứng. Vì vậy, không nên xem mỗi công nghệ luôn có một số lớp cố định.

Các lỗi màn hình thường gặp: Nhận biết lớp bị hỏng, cách sửa

Khi điện thoại gặp sự cố về hiển thị, việc xác định chính xác lớp cấu tạo nào đang bị hỏng sẽ giúp bạn chủ động hơn trong việc sửa chữa. Dưới đây là các lỗi màn hình tiêu biểu, cách nhận biết lớp bị hỏng và phương án khắc phục.

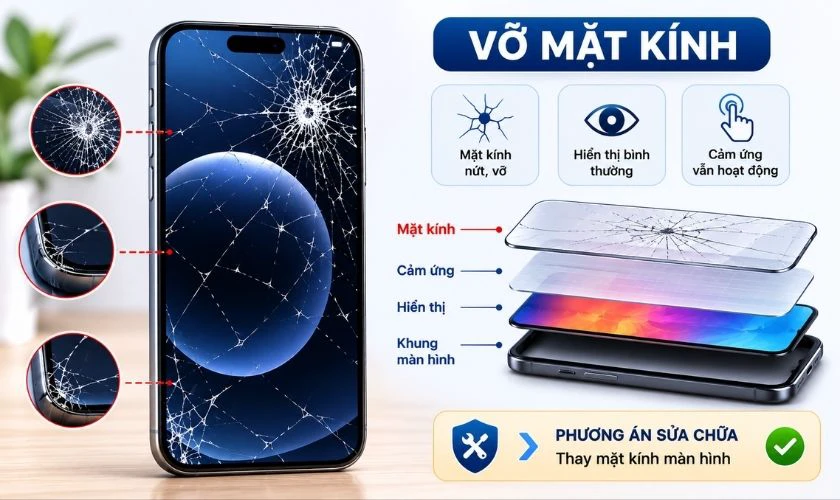

Vỡ mặt kính

Dấu hiệu: Mặt kính xuất hiện vết nứt, rạn hoặc bể sau khi điện thoại bị rơi, va đập. Nếu hình ảnh vẫn hiển thị bình thường và cảm ứng không bị ảnh hưởng thì phần hư hỏng chủ yếu nằm ở lớp kính bảo vệ bên ngoài.

Cách sửa: Có thể thay kính màn hình nếu tấm nền hiển thị và cảm ứng vẫn hoạt động tốt. Trường hợp kính vỡ kèm sọc, chảy mực hoặc liệt cảm ứng. Cần kiểm tra thêm các lớp bên trong và có thể phải thay nguyên bộ màn hình.

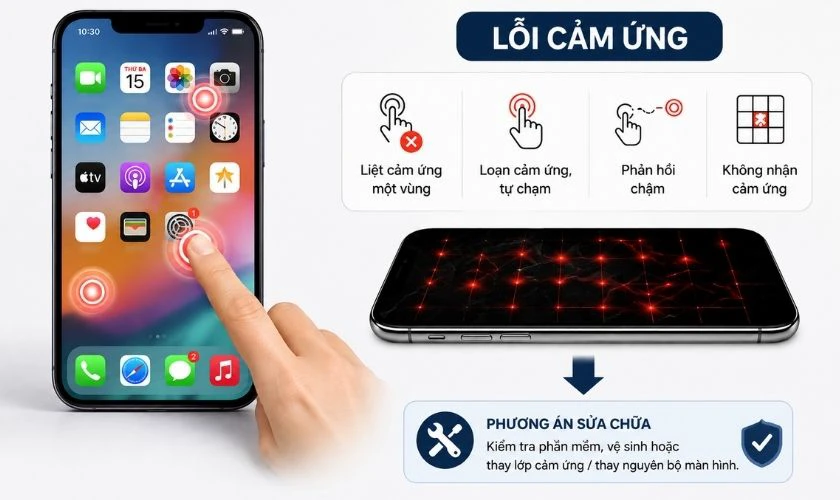

Lỗi cảm ứng

Dấu hiệu: Màn hình bị liệt một vùng, loạn cảm ứng, tự thao tác hoặc phản hồi chậm khi chạm, vuốt. Đây thường là dấu hiệu cho thấy lớp cảm ứng hoặc mạch điều khiển cảm ứng gặp vấn đề.

Cách sửa: Trước tiên cần loại trừ nguyên nhân do phần mềm, miếng dán màn hình hoặc hơi ẩm. Nếu lỗi nằm ở phần cứng, kỹ thuật viên sẽ kiểm tra lớp cảm ứng và cáp kết nối. Tùy cấu tạo từng máy, có thể thay lớp cảm ứng hoặc thay nguyên cụm màn hình.

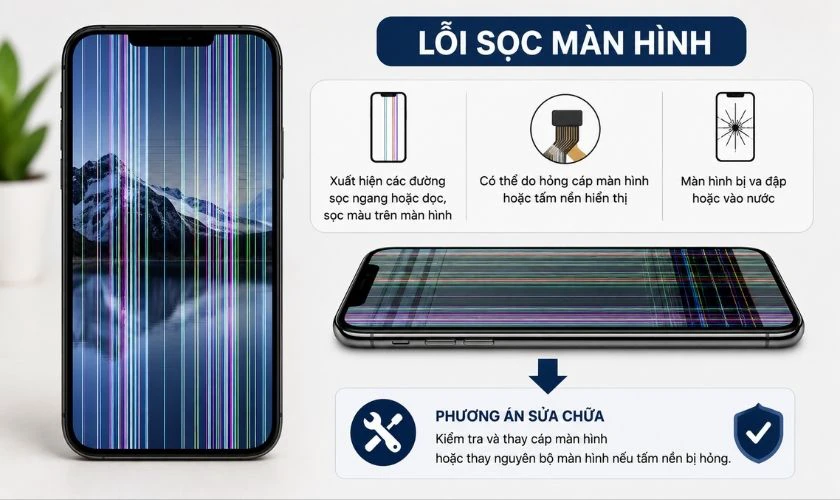

Sọc màn hình

Dấu hiệu: Xuất hiện các đường sọc ngang hoặc dọc, sọc màu, sọc trắng/xanh trên màn hình. Một số trường hợp sọc có thể thay đổi khi ấn nhẹ hoặc thay đổi góc nhìn.

Cách sửa: Lỗi có thể liên quan đến tấm nền hiển thị, cáp màn hình hoặc mạch điều khiển. Nếu chỉ lỗi kết nối, kỹ thuật viên có thể xử lý cáp hoặc điểm tiếp xúc. Khi tấm nền bị hư, giải pháp thường là thay màn hình hoặc xử lý chuyên sâu nếu linh kiện còn khả năng sửa chữa.

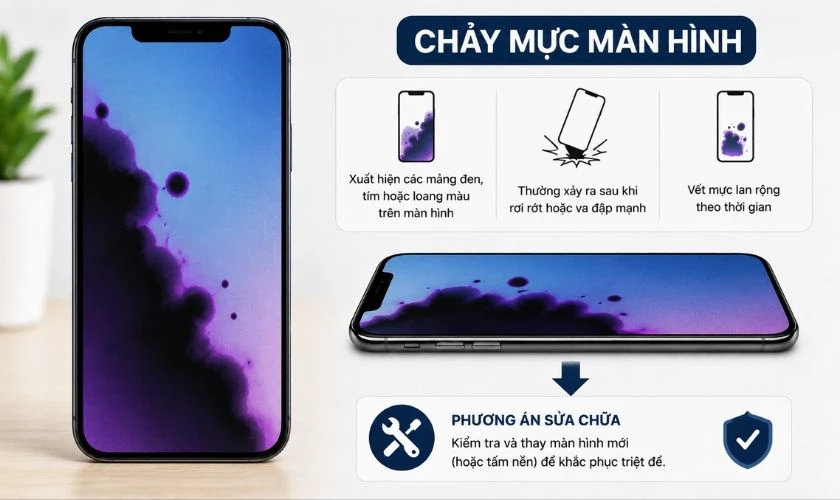

Chảy mực màn hình

Dấu hiệu: Xuất hiện các mảng đen, tím hoặc loang màu giống như vết mực lan trên màn hình. Hiện tượng này thường xảy ra sau khi màn hình chịu lực mạnh hoặc bị va đập.

Cách sửa: Chảy mực thường liên quan trực tiếp đến tấm nền hiển thị bị tổn thương vật lý và không thể khắc phục bằng cài đặt phần mềm. Trong trường hợp này, phương án phù hợp thường là thay tấm nền hoặc thay nguyên bộ màn hình, tùy thiết kế và tình trạng linh kiện.

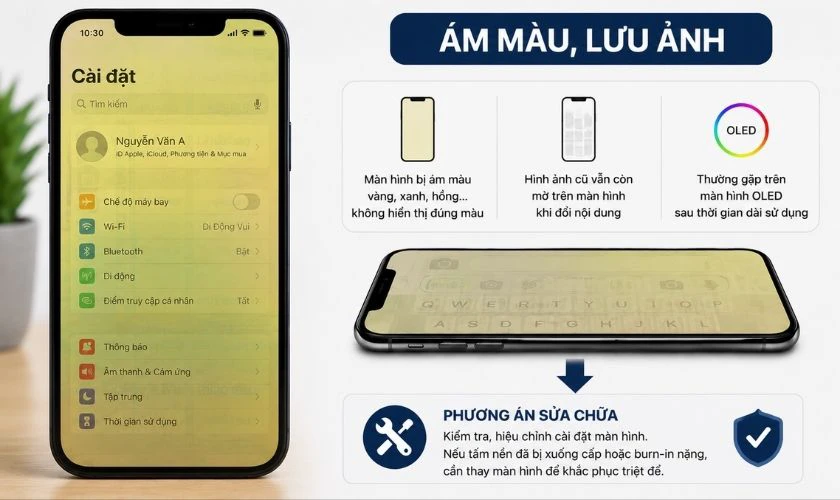

Ám màu, lưu ảnh

Dấu hiệu: Màn hình xuất hiện màu sắc bất thường như ám vàng, ám xanh, ám hồng. Lưu ảnh thường dễ gặp hơn trên màn hình OLED/AMOLED sau thời gian dài hiển thị một nội dung cố định.

Cách sửa: Nếu chỉ là ám màu do cài đặt, chế độ hiển thị hoặc nhiệt độ màu, người dùng có thể điều chỉnh lại trong phần cài đặt. Tuy nhiên, nếu nguyên nhân đến từ tấm nền bị xuống cấp hoặc burn-in. Việc thay đổi cài đặt thường không thể khắc phục hoàn toàn và có thể cần thay màn hình.

Nếu màn hình điện thoại đang gặp một trong những tình trạng trên. Bạn có thể mang máy đến Điện Thoại Vui để được kiểm tra và xác định chính xác bộ phận hư hỏng. Từ đó, kỹ thuật viên có thể tư vấn phương án sửa chữa hoặc thay thế phù hợp, giúp tiết kiệm chi phí.

Kết luận

Hy vọng bạn đã hiểu rõ về cấu tạo màn hình điện thoại và chức năng của từng lớp. Nếu màn hình gặp sự cố, hãy đến Điện Thoại Vui để được kiểm tra và tư vấn phương án sửa chữa phù hợp. Và đừng quên theo dõi website của Điện Thoại Vui để theo dõi những tin tức công nghệ hay khác nhé!
