Class Diagram là gì? Cách tạo biểu đồ lớp chi tiết từ A-Z

Class Diagram là một phần quan trọng trong kỹ thuật phần mềm. Đặc biệt với các dự án phát triển theo hướng đối tượng. Sơ đồ này giúp mô tả cấu trúc lớp, thuộc tính, phương thức. Và các mối quan hệ giữa các lớp trong hệ thống một cách trực quan. Để biết thêm thông tin chi tiết về Class Diagram, hãy cùng tham khảo ngay bài viết dưới đây!

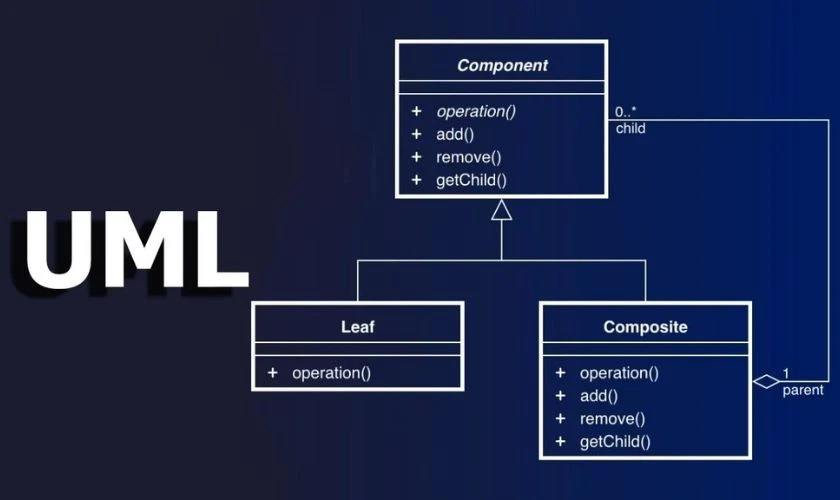

Class Diagram là gì?

Class Diagram là một loại biểu đồ trong kỹ thuật phần mềm dùng để mô tả cấu trúc. Đồng thời các mối quan hệ giữa các lớp trong hệ thống. Đây là một phần quan trọng của UML (Unified Modeling Language). Class Diagram giúp thể hiện cách các lớp được tổ chức, liên kết. Cũng như tương tác, từ đó hỗ trợ thiết kế hệ thống một cách trực quan và hiệu quả.

Class Diagram thường được sử dụng trong giai đoạn thiết kế để định hình kiến trúc phần mềm. Kèm theo đó là hỗ trợ lập trình hướng đối tượng và tài liệu hóa hệ thống.

Vai trò của Class Diagram trong phát triển phần mềm

Class Diagram đóng vai trò nền tảng trong việc thiết kế phần mềm hướng đối tượng. Giúp lập trình viên hiểu rõ cấu trúc hệ thống trước khi viết mã. Nhờ đó, quá trình phát triển sẽ diễn ra nhất quán hơn. Ngoài ra, Class Diagram hỗ trợ giao tiếp giữa các thành viên trong nhóm kỹ thuật.

Biểu đồ này còn giúp phát hiện sớm lỗi thiết kế và đảm bảo tính logic trong mô hình. Đây cũng là tài liệu tham khảo hữu ích trong suốt vòng đời của mỗi phần mềm.

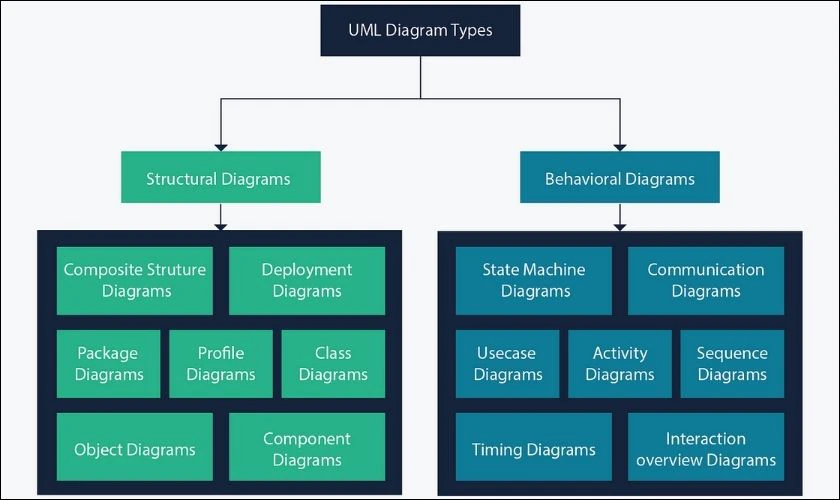

Mối liên hệ giữa Class Diagram và các loại sơ đồ UML khác

Class Diagram giữ vai trò trung tâm trong các loại sơ đồ UML vì thể hiện rõ cấu trúc lớp của hệ thống. Các sơ đồ khác như Use Case hay Sequence thường dựa vào đó để mô tả hành vi. Nhờ vậy, toàn bộ mô hình sẽ trở nên đồng nhất cũng như dễ dàng quản lý hơn.

Bên cạnh đó, Class Diagram còn hỗ trợ các sơ đồ trạng thái. Ví dụ như Activity Diagram hay State Diagram bằng cách cung cấp cái nhìn tổng quan về đối tượng, thuộc tính. Khi kết hợp với các sơ đồ khác, Class Diagram giúp hình dung hệ thống ở nhiều góc độ khác nhau.

Thành phần cơ bản của một Class Diagram là gì

Để hiểu và xây dựng sơ đồ lớp hiệu quả, bạn cần nắm rõ các thành phần chính sau đây:

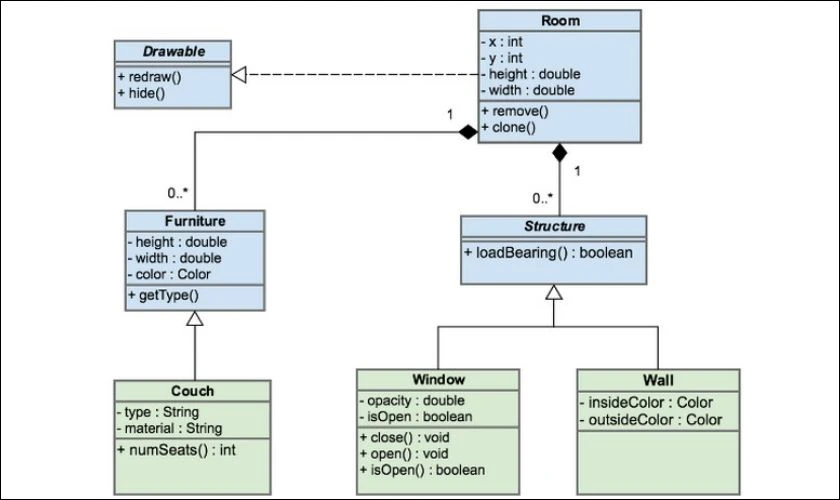

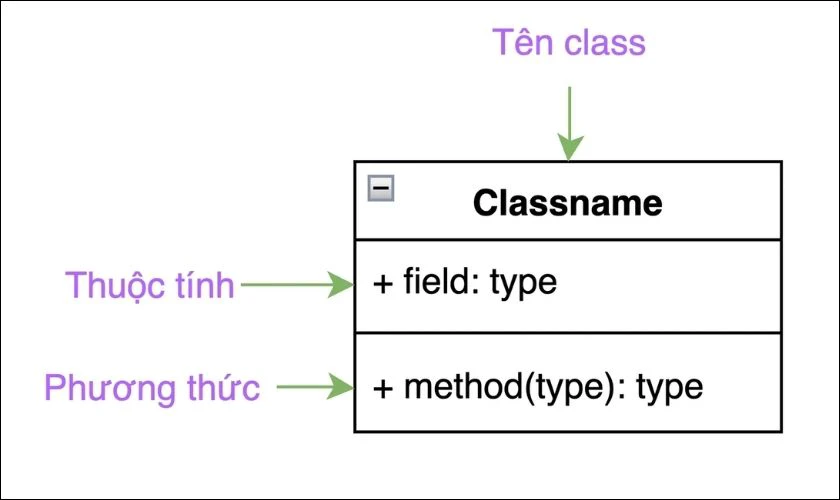

Lớp (Class): tên, thuộc tính (attributes), phương thức (methods)

Mỗi lớp gồm ba phần: tên lớp, thuộc tính và phương thức. Tên lớp giúp xác định đối tượng, thuộc tính mô tả dữ liệu bên trong, còn phương thức thể hiện hành vi.

Đây là phần cốt lõi tạo nên cấu trúc hệ thống trong Class Diagram.

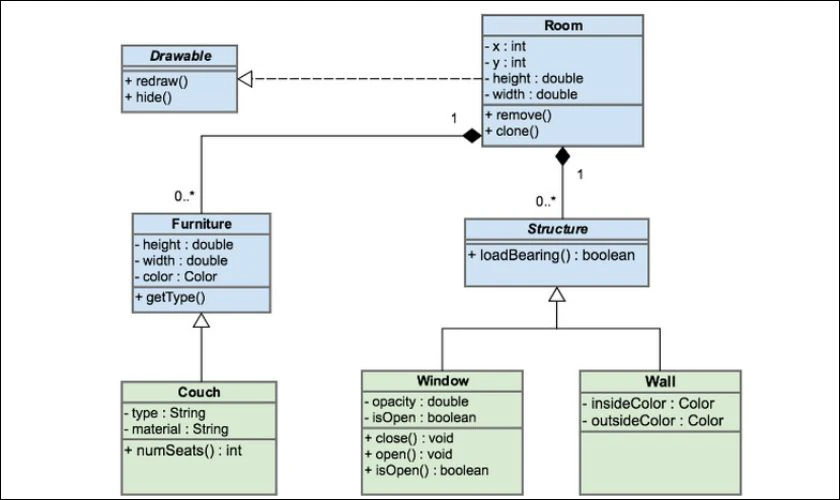

Quan hệ giữa các lớp: kế thừa, kết hợp, liên kết, phụ thuộc

Các lớp trong sơ đồ không tồn tại riêng lẻ mà luôn có mối liên hệ với nhau. Quan hệ kế thừa thể hiện một lớp con được thừa hưởng thuộc tính và phương thức từ lớp cha. Kết hợp (composition) và liên kết (association) mô tả mối quan hệ giữa các đối tượng theo mức độ gắn kết.

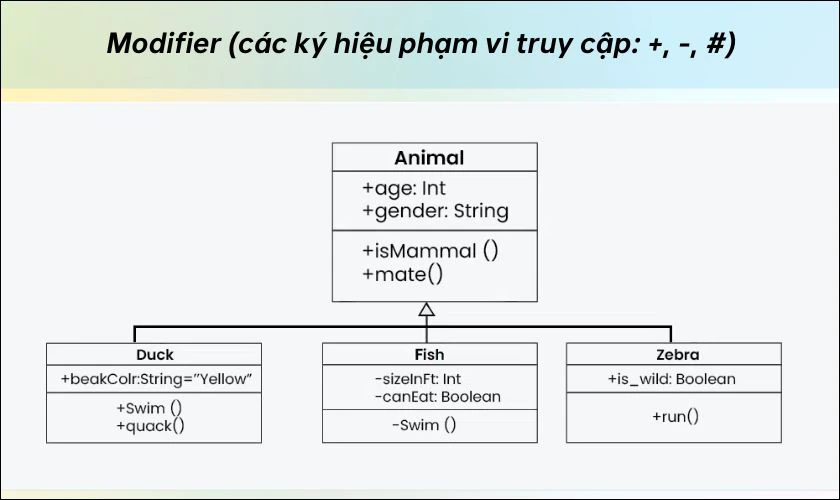

Modifier (các ký hiệu phạm vi truy cập: +, -, #)

Class Diagram sử dụng các ký hiệu để xác định phạm vi truy cập của thuộc tính và phương thức. Ký hiệu “+” nghĩa là công khai (public), ai cũng có thể truy cập. Ký hiệu “-” là riêng tư (private), chỉ dùng trong nội bộ lớp. Ký hiệu “#” là bảo vệ (protected), cho phép các lớp con truy cập.

Những ký hiệu này giúp kiểm soát quyền truy cập, đảm bảo tính an toàn cho hệ thống.

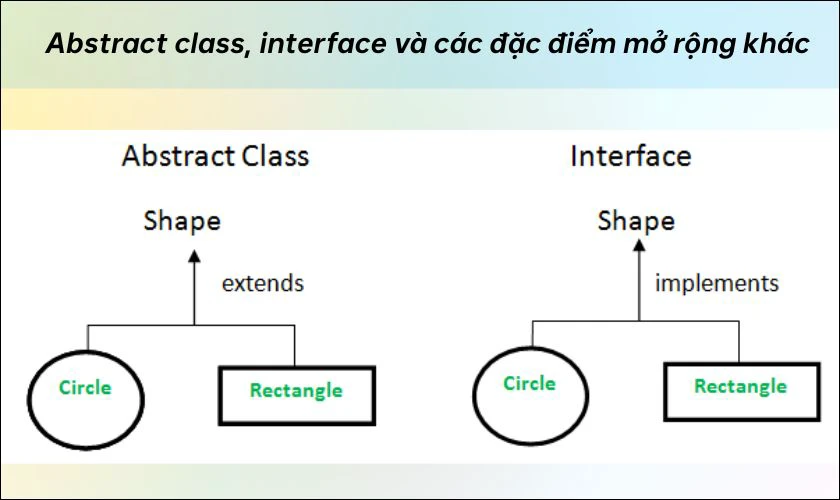

Abstract class, interface và các đặc điểm mở rộng khác

Lớp trừu tượng (abstract class) không thể tạo thể hiện mà dùng làm khuôn mẫu cho lớp con. Interface sẽ giúp bạn định nghĩa các hành vi mà lớp cần triển khai dễ dàng.

Các yếu tố mở rộng này giúp tăng tính linh hoạt và khả năng tái sử dụng trong hệ thống.

Tính năng nổi bật của Class Diagram là gì?

Class Diagram mang đến nhiều lợi ích quan trọng trong quá trình thiết kế, phát triển phần mềm:

Mô tả chi tiết cấu trúc lớp trong hệ thống

Class Diagram cung cấp cái nhìn trực quan về từng lớp trong hệ thống, bao gồm tên, thuộc tính và phương thức. Nhờ đó, người thiết kế dễ dàng xác định chức năng và vai trò của từng lớp.

Điều này hỗ trợ tổ chức mã nguồn chặt chẽ và có hệ thống hơn.

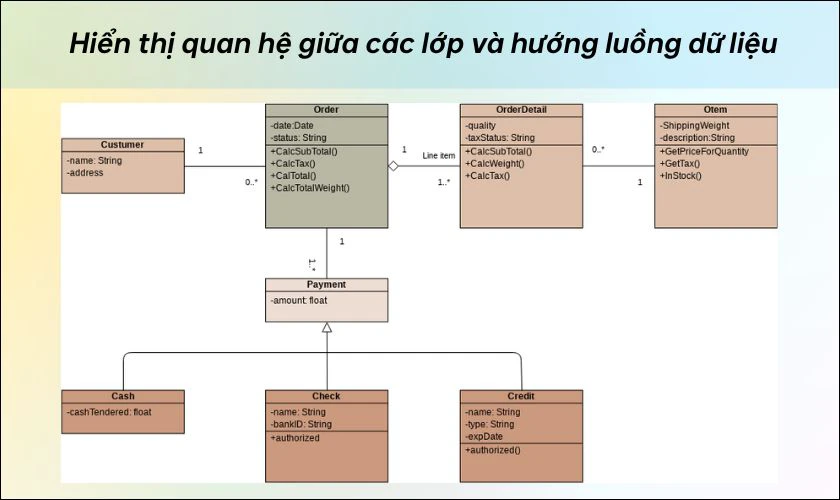

Hiển thị quan hệ giữa các lớp và hướng luồng dữ liệu

Biểu đồ lớp thể hiện rõ cách các lớp kết nối, tương tác và phụ thuộc lẫn nhau. Thông tin này giúp các lập trình viên nắm được luồng dữ liệu giữa các thành phần rõ ràng.

Từ đó, việc triển khai và kiểm soát logic hệ thống sẽ trở nên dễ dàng hơn bao giờ hết.

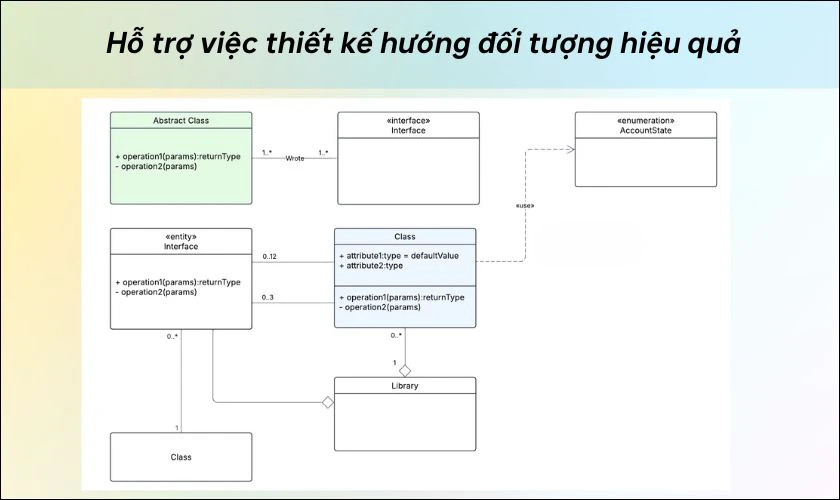

Hỗ trợ việc thiết kế hướng đối tượng hiệu quả

Class Diagram có khả năng mô hình hóa các khái niệm hướng đối tượng như kế thừa, trừu tượng hay đóng gói. Từ đó giúp việc phát triển hệ thống theo đúng chuẩn OOP.

Nhờ đó, phần mềm hoạt động mạch lạc và dễ mở rộng hơn trong tương lai.

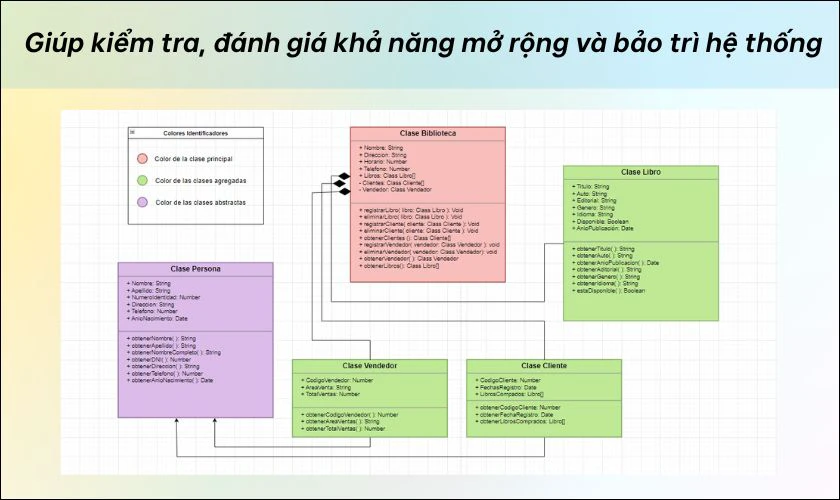

Giúp kiểm tra, đánh giá khả năng mở rộng và bảo trì hệ thống

Thông qua sơ đồ lớp, nhóm phát triển có thể đánh giá hệ thống có dễ mở rộng hoặc nâng cấp hay không. Class Diagram cũng giúp nhận biết những phần dễ phát sinh lỗi hoặc khó bảo trì.

Điều này rất hữu ích trong việc giữ cho phần mềm hoạt động ổn định về lâu dài.

Ưu điểm khi sử dụng Class Diagram là gì?

Class Diagram mang lại nhiều lợi ích thiết thực trong suốt vòng đời phát triển phần mềm. Cụ thể:

Dễ hình dung hệ thống nhờ sơ đồ trực quan

Class Diagram trình bày cấu trúc hệ thống bằng hình ảnh, dễ quan sát hơn so với mô tả văn bản. Nhờ cách thể hiện trực quan này, người xem có thể nhanh chóng nắm bắt tổng thể hệ thống.

Điều này đặc biệt hữu ích khi làm việc với hệ thống phức tạp.

Hỗ trợ phân tích và thiết kế phần mềm chuyên nghiệp

Sơ đồ lớp giúp xác định rõ các lớp, thuộc tính và chức năng cần có trong hệ thống. Nhờ đó, người thiết kế có thể lập kế hoạch chi tiết và hợp lý trước khi bắt đầu lập trình. Việc thiết kế kỹ lưỡng cũng góp phần nâng cao chất lượng phần mềm.

Giảm lỗi trong giai đoạn lập trình nhờ có bản thiết kế rõ ràng

Khi có Class Diagram, lập trình viên sẽ dựa vào đó để viết mã đúng hướng và đúng logic đã thiết kế. Việc này giúp giảm tình trạng hiểu sai yêu cầu hoặc viết sai chức năng. Nhờ đó, tiết kiệm thời gian sửa lỗi trong quá trình phát triển.

Giao tiếp hiệu quả hơn giữa developer, tester và business analyst

Class Diagram là công cụ giúp các bên liên quan dễ dàng trao đổi ý tưởng và hiểu rõ hệ thống. Developer sẽ hiểu rõ bản thân cần xây dựng gì và tester biết cần kiểm thử gì.

Còn business analyst sẽ làm nhiệm vụ đối chiếu lại yêu cầu nghiệp vụ. Nhờ vậy, dự án diễn ra suôn sẻ và hạn chế hiểu lầm giữa các bên khi làm việc chung với nhau.

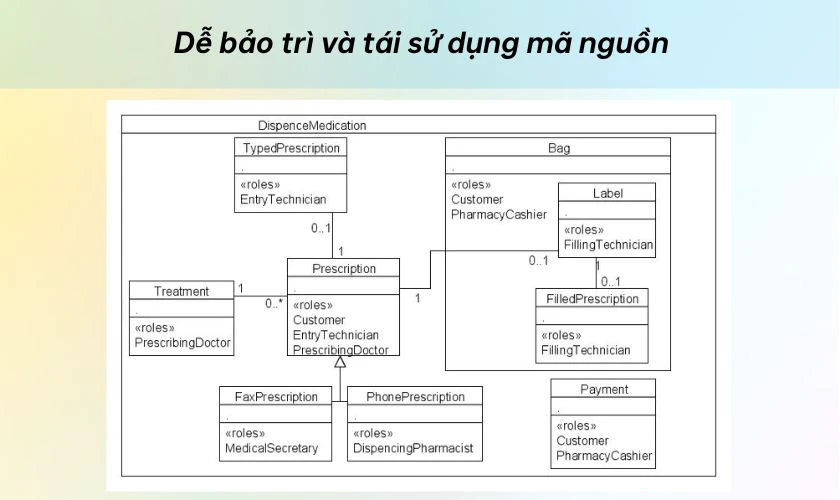

Dễ bảo trì và tái sử dụng mã nguồn

Nhờ sơ đồ lớp, người bảo trì dễ xác định cấu trúc hệ thống, nhanh chóng tìm ra phần cần chỉnh sửa. Ngoài ra, các lớp được tổ chức rõ ràng còn giúp tái sử dụng mã nguồn cho các dự án khác.

Điều này giúp tiết kiệm công sức và tăng hiệu quả phát triển phần mềm.

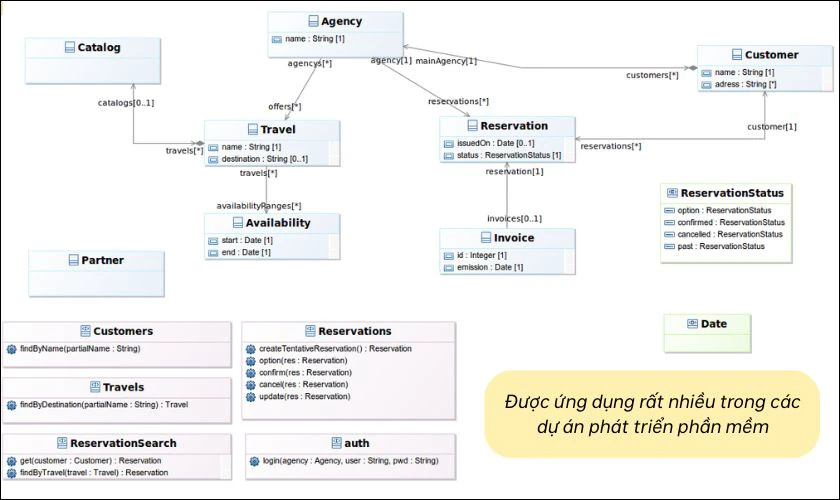

Ứng dụng của Class Diagram trong thực tế

Class Diagram được ứng dụng rất nhiều trong các dự án phát triển phần mềm. Đặc biệt là khi làm việc theo hướng từng đối tượng riêng biệt. Thường thì nhóm kỹ thuật vẽ sơ đồ lớp để xác định các đối tượng chính, thuộc tính và chức năng cần có. Nhờ đó, người xem có thể hiểu rõ hệ thống trước khi viết bất kỳ dòng mã nào.

Ngoài ra, Class Diagram còn được dùng trong việc phân tích yêu cầu khách hàng. Đây cũng là tài liệu quan trọng để lập trình viên, tester và analyst phối hợp hiệu quả hơn. Trong bảo trì phần mềm, Class Diagram giúp các kỹ sư nhanh chóng hiểu toàn bộ cấu trúc hệ thống.

Cách sử dụng Class Diagram chi tiết nhất 2025

Để sử dụng Class Diagram hiệu quả trong phát triển phần mềm, bạn cần làm theo các bước sau:

Bước 1: Xác định các thực thể chính trong hệ thống

Trước tiên, hãy thu thập đầy đủ yêu cầu từ khách hàng và tài liệu phân tích. Dựa vào đó, xác định các đối tượng chính như khách hàng, tài khoản, đơn hàng,…

Sau khi phân tích chức năng và quy trình, bạn sẽ tìm ra những lớp cốt lõi cho hệ thống.

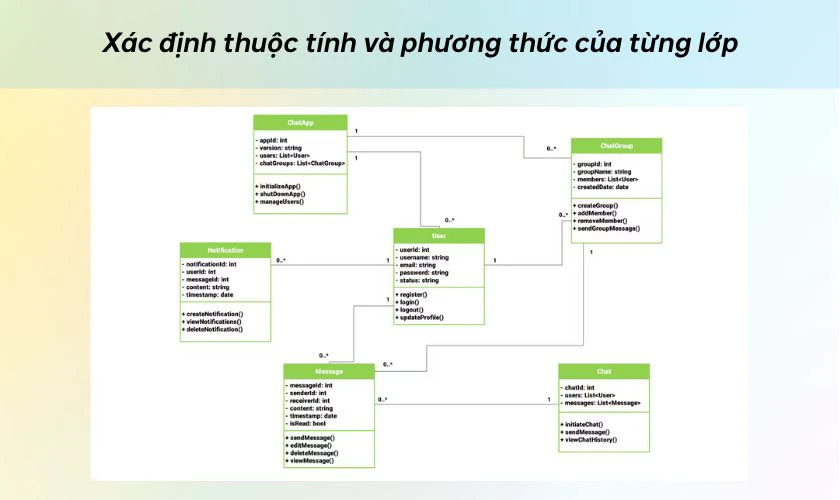

Bước 2: Xác định thuộc tính và phương thức của từng lớp

Với mỗi lớp, bạn cần liệt kê các thuộc tính (dữ liệu lưu trữ) và phương thức (chức năng thực hiện). Ví dụ, lớp Account có thuộc tính là số dư và phương thức như nạp hoặc rút tiền. Mỗi thuộc tính và phương thức cần có tên và kiểu dữ liệu rõ ràng.

Bước 3: Xác định quan hệ giữa các lớp

Dựa vào chức năng của hệ thống, xác định mối quan hệ giữa các lớp như liên kết, kế thừa hay thành phần. Ví dụ: lớp Customer liên kết Account, hoặc Account có lớp con như Saving Account.

Việc xác định đúng quan hệ giúp hệ thống logic và dễ mở rộng.

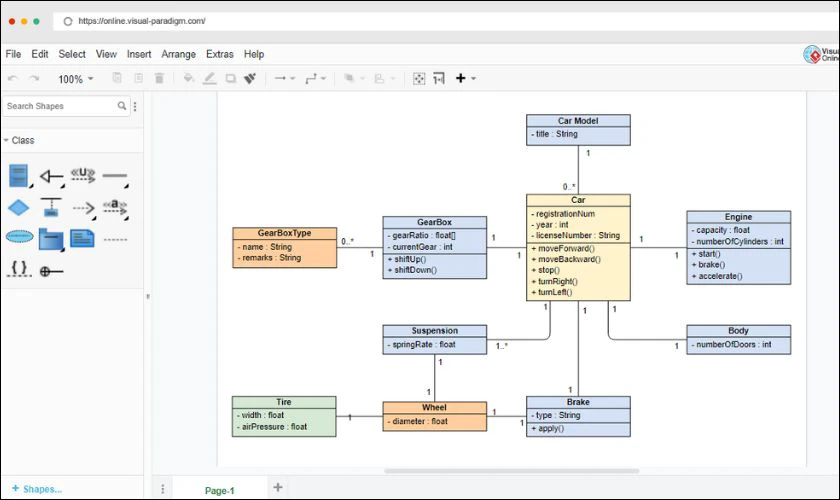

Bước 4: Dùng công cụ vẽ như Draw.io, Lucidchart, StarUML, Visual Paradigm

Sau khi có thông tin, hãy sử dụng các công cụ như Draw.io, Lucidchart hoặc StarUML để bắt đầu vẽ. Các phần mềm này hỗ trợ ký hiệu UML tiêu chuẩn và thao tác kéo thả tiện lợi.

Giao diện đơn giản giúp bạn trình bày sơ đồ lớp nhanh và rõ ràng.

Bước 5: Cập nhật sơ đồ khi có thay đổi trong kiến trúc hệ thống

Khi yêu cầu thay đổi hoặc bổ sung chức năng mới, bạn cần cập nhật lại Class Diagram. Việc điều chỉnh kịp thời sẽ giúp sơ đồ luôn phản ánh đúng cấu trúc hiện tại. Nhờ đó, cả nhóm phát triển có thể phối hợp làm việc hiệu quả hơn và tránh hiểu sai thiết kế.

So sánh Class Diagram với các sơ đồ UML khác

Để hiểu rõ vai trò của Class Diagram, hãy cùng so sánh công cụ này với một số sơ đồ UML phổ biến khác:

So sánh Class Diagram với Object Diagram

Class Diagram mô tả cấu trúc tổng quát của hệ thống. Còn Object Diagram được sử dụng để thể hiện trạng thái cụ thể của các đối tượng tại một thời điểm. Dưới đây là bảng so sánh:

Tiêu chí	Class Diagram	Object Diagram
Mục đích chính	Mô tả cấu trúc lớp trong hệ thống	Mô tả trạng thái cụ thể của đối tượng
Thời điểm sử dụng	Giai đoạn thiết kế tổng thể	Giai đoạn kiểm thử hoặc mô phỏng thực tế
Tính trừu tượng	Trừu tượng, mang tính khái quát	Cụ thể, thể hiện trạng thái đối tượng thực

Qua bảng trên, người đọc hiểu được sự khác biệt giữa Class Diagram và Object Diagram. Nhờ đó, bạn có thể lựa chọn sơ đồ phù hợp tùy theo mục đích của mình.

So sánh Class Diagram với Use Case Diagram

Use Case Diagram tập trung vào tương tác giữa người dùng và hệ thống. Trong khi đó, Class Diagram lại đi sâu vào thiết kế kỹ thuật bên trong phần mềm. Cụ thể:

Tiêu chí	Class Diagram	Use Case Diagram
Mục đích chính	Thiết kế cấu trúc và chức năng kỹ thuật	Mô tả yêu cầu và tương tác người dùng
Thành phần chính	Lớp, thuộc tính, phương thức, quan hệ	Actor, Use Case, hệ thống
Đối tượng sử dụng	Lập trình viên, kỹ sư phần mềm	Business analyst, khách hàng, quản lý dự án

Thông qua so sánh này, bạn có thể hình dung rõ cách chuyển từ yêu cầu người dùng sang mô hình kỹ thuật. Điều này giúp kết nối chặt chẽ giữa đội ngũ phân tích nghiệp vụ. Cũng như đội ngũ kỹ thuật, tạo nền tảng cho một hệ thống phần mềm chuẩn chỉnh và đúng nhu cầu.

So sánh Class Diagram với Sequence Diagram

Sequence Diagram thể hiện luồng tương tác theo thời gian giữa các đối tượng. Trong khi đó, Class Diagram chỉ mô tả cấu trúc tĩnh của phần mềm. Dưới đây là bảng so sánh chi tiết:

Tiêu chí	Class Diagram	Sequence Diagram
Mục đích chính	Mô tả cấu trúc lớp và quan hệ giữa chúng	Mô tả trình tự gửi – nhận thông điệp giữa các đối tượng
Loại sơ đồ	Sơ đồ tĩnh	Sơ đồ động
Tính năng chính	Thiết kế cấu trúc hệ thống	Minh họa luồng thực thi trong một ngữ cảnh cụ thể

So sánh này giúp người đọc hiểu rõ mối liên hệ giữa phần “xây khung” hệ thống (Class Diagram). Và phần “diễn hoạt” hệ thống (Sequence Diagram). Việc kết hợp hai sơ đồ này không chỉ giúp thiết kế rõ ràng hơn. Mà còn đảm bảo tính logic trong luồng xử lý của từng chức năng.

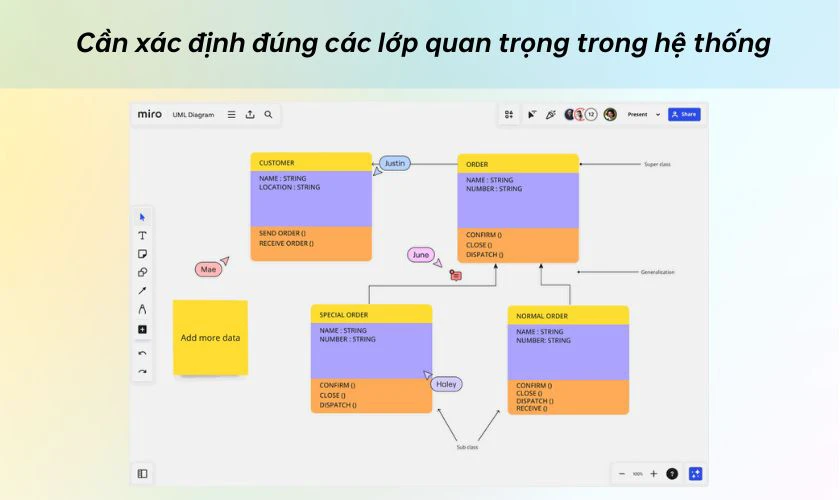

Lưu ý khi thiết kế Class Diagram

Khi thiết kế Class Diagram, cần xác định đúng các lớp quan trọng trong hệ thống. Điều này sẽ giúp sơ đồ không bị rối hoặc thiếu sót. Mỗi lớp nên có tên rõ ràng, dễ hiểu và phản ánh đúng chức năng thực tế. Tránh thêm quá nhiều chi tiết kỹ thuật không cần thiết ở giai đoạn đầu.

Ngoài ra, cần xác định đúng các mối quan hệ giữa các lớp như kế thừa, liên kết hay phụ thuộc. Mỗi quan hệ phải thể hiện đúng logic nghiệp vụ và không chồng chéo. Việc giữ sơ đồ gọn gàng, dễ đọc sẽ giúp nhóm phát triển và bảo trì hệ thống thuận tiện.

Câu hỏi thường gặp về Class Diagram là gì

Dưới đây là những câu hỏi mà nhiều người thường đặt ra khi bắt đầu tìm hiểu Class Diagram:

Class Diagram khác gì với ERD?

Class Diagram mô tả cấu trúc và hành vi trong hệ thống phần mềm hướng đối tượng. Còn ERD thường được dùng trong thiết kế cơ sở dữ liệu, chỉ tập trung vào mối quan hệ dữ liệu. Điểm khác biệt là Class Diagram thể hiện cả chức năng (method), trong khi ERD thì không.

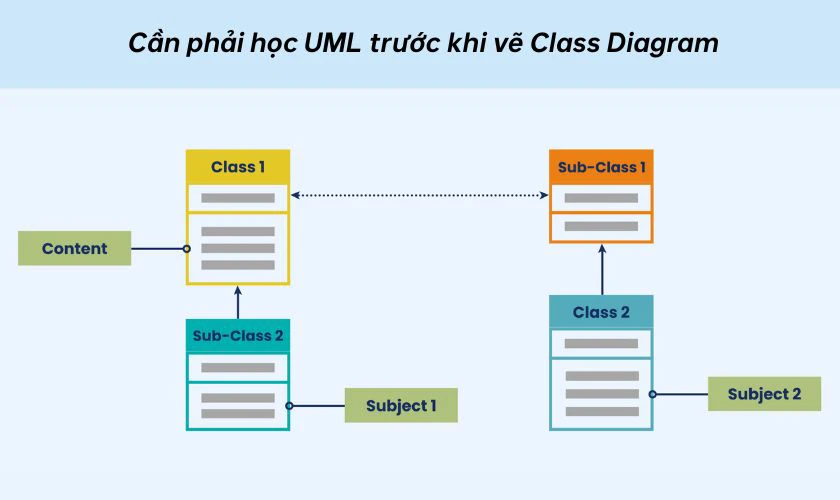

Có cần học UML trước khi vẽ Class Diagram?

Việc nắm được kiến thức cơ bản về UML là rất cần thiết trước khi vẽ Class Diagram. UML cung cấp các ký hiệu và quy tắc chuẩn giúp biểu diễn hệ thống chính xác và dễ hiểu.

Nhờ đó, sơ đồ tạo ra sẽ có tính nhất quán và dễ sử dụng trong nhóm phát triển.

Công cụ nào tốt nhất để vẽ Class Diagram?

Một số công cụ phổ biến hiện nay gồm Draw.io, Lucidchart, StarUML và Visual Paradigm. Mỗi công cụ đều có ưu điểm riêng, từ giao diện đơn giản đến tính năng chuyên sâu. Bạn có thể chọn theo nhu cầu cá nhân hoặc quy mô dự án.

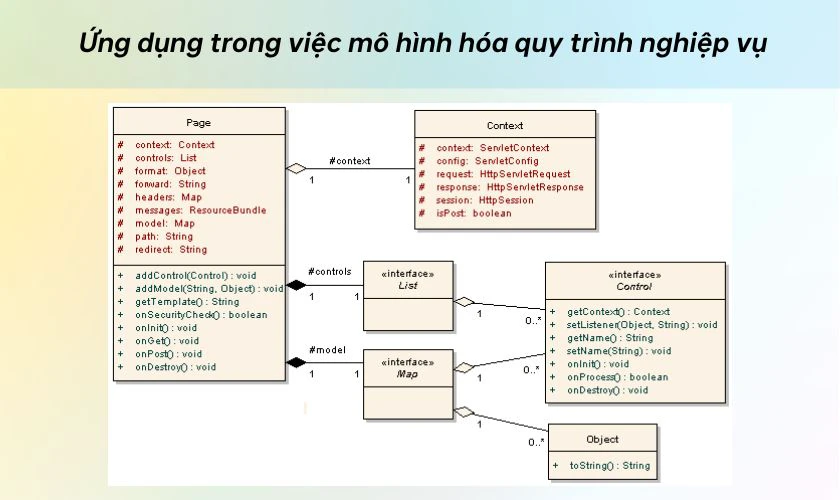

Ngoài lập trình, có thể dùng Class Diagram cho mục đích khác không?

Class Diagram ứng dụng trong việc mô hình hóa quy trình nghiệp vụ hoặc hệ thống tổ chức. Nhờ khả năng mô tả cấu trúc, sơ đồ này phù hợp cho cả phân tích hệ thống không thuần kỹ thuật.

Điều đó giúp các bên liên quan hiểu được logic tổng thể dù không biết lập trình.

Kết luận

Class Diagram là công cụ quan trọng giúp mô tả cấu trúc lớp. Và quan hệ trong hệ thống phần mềm rõ ràng, trực quan. Việc sử dụng sơ đồ lớp không chỉ hỗ trợ thiết kế hướng đối tượng hiệu quả. Mà còn giúp giảm lỗi, tăng khả năng mở rộng và bảo trì hệ thống. Để biết thêm nhiều kiến thức hữu ích hơn, đừng quên theo dõi những bài viết khác tại blog Điện Thoại Vui nhé!
