Diode là gì? Cấu tạo, nguyên lý và ứng dụng chi tiết

Diode là gì là câu hỏi thường gặp khi tìm hiểu về linh kiện điện tử và mạch điện. Diode được sử dụng rộng rãi để chỉnh lưu nguồn điện, bảo vệ mạch, ổn áp, xử lý tín hiệu hoặc phát sáng. Bài viết sẽ giúp bạn hiểu rõ diode là gì, cấu tạo, nguyên lý hoạt động, các loại diode phổ biến và ứng dụng thực tế của linh kiện này.

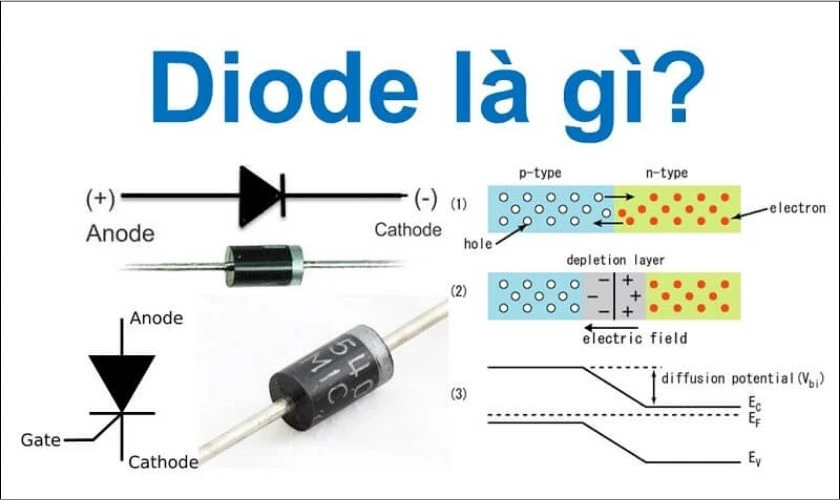

Diode là gì?

Diode là gì? Diode là linh kiện bán dẫn có hai cực, thường được dùng để cho dòng điện đi theo một chiều và hạn chế dòng điện chạy theo chiều ngược lại. Linh kiện này được ứng dụng rộng rãi trong các mạch điện tử. Chẳng hạn như chỉnh lưu, bảo vệ mạch, ổn áp, phát sáng và xử lý tín hiệu.

Diode thường có hai cực gồm Anode (A) và Cathode (K). Khi được phân cực thuận, diode cho phép dòng điện đi qua. Khi phân cực ngược, diode có khả năng cản dòng điện, tùy đặc tính của từng loại diode.

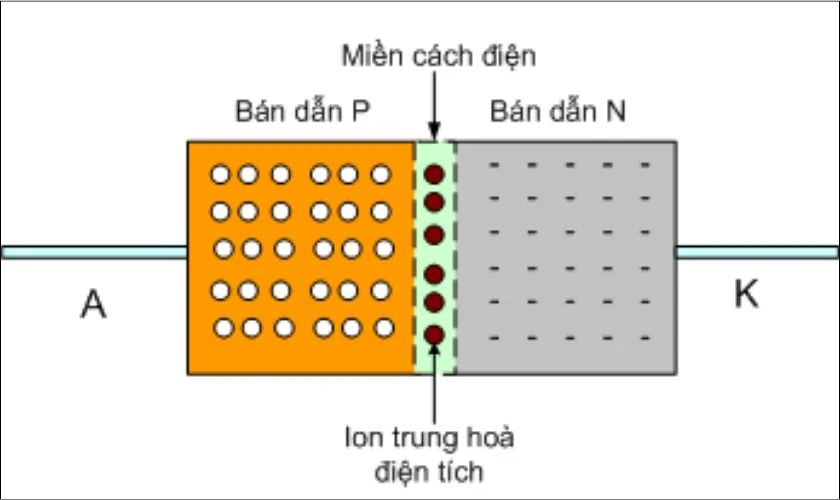

Cấu tạo của Diode gồm những gì?

Diode bán dẫn thông dụng được hình thành từ hai vùng vật liệu bán dẫn có tính chất điện khác nhau, tạo thành tiếp giáp P-N. Tại khu vực tiếp xúc giữa hai vùng hình thành vùng nghèo, đóng vai trò quan trọng trong việc kiểm soát dòng điện.

Bán dẫn loại P và loại N

Bán dẫn loại P được pha tạp để tạo ra nhiều lỗ trống, được xem là hạt tải điện đa số. Ngược lại, bán dẫn loại N có mật độ electron tự do cao hơn.

Khi đặt hai vùng P và N cạnh nhau, electron từ vùng N có xu hướng khuếch tán sang vùng P, trong khi lỗ trống dịch chuyển theo chiều ngược lại. Sự trao đổi hạt tải này là cơ sở hình thành tiếp giáp P-N.

Không phải mọi loại diode đều dùng cấu trúc P-N. Chẳng hạn, diode Schottky sử dụng tiếp giáp giữa kim loại và chất bán dẫn. Nhờ đó có những đặc tính khác diode silicon P-N thông thường.

Tiếp giáp P-N và vùng nghèo

Tại vùng tiếp xúc P-N, một phần electron và lỗ trống tái hợp với nhau. Khu vực này dần thiếu các hạt tải điện tự do nên được gọi là vùng nghèo hay depletion region.

Vùng nghèo tạo ra một hàng rào điện thế ngăn dòng điện tự do đi qua tiếp giáp. Khi điện áp bên ngoài thay đổi, độ rộng của vùng này cũng thay đổi. Đây là yếu tố quyết định diode dẫn điện hay hạn chế dòng.

Khi phân cực thuận, vùng nghèo thu hẹp và dòng điện có thể tăng nhanh. Ngược lại, phân cực ngược làm vùng nghèo mở rộng nên diode cản dòng mạnh hơn.

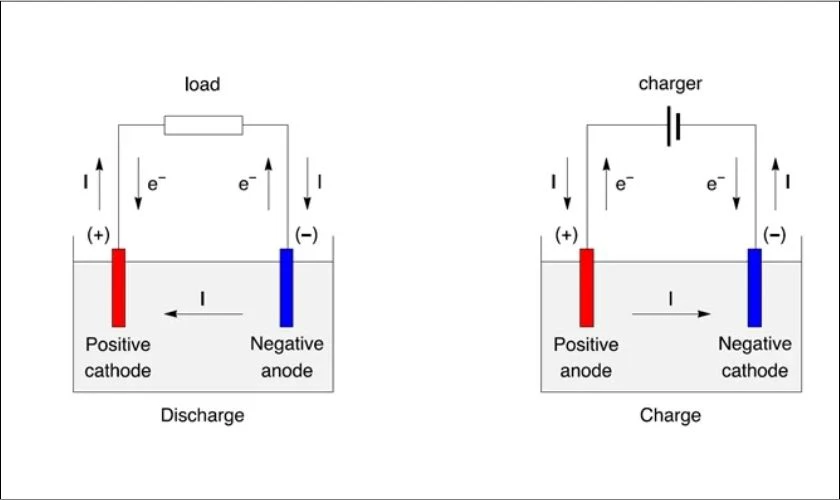

Anode và Cathode

Anode và Cathode là hai đầu kết nối diode với mạch điện. Với diode P-N cơ bản, Anode liên kết với vùng bán dẫn loại P, còn Cathode liên kết với vùng N.

Khi điện thế tại Anode cao hơn Cathode đủ để diode phân cực thuận, dòng điện có thể chạy qua linh kiện. Việc lắp ngược cực sẽ khiến diode chuyển sang phân cực ngược, trừ những loại được thiết kế để khai thác trạng thái này như Zener.

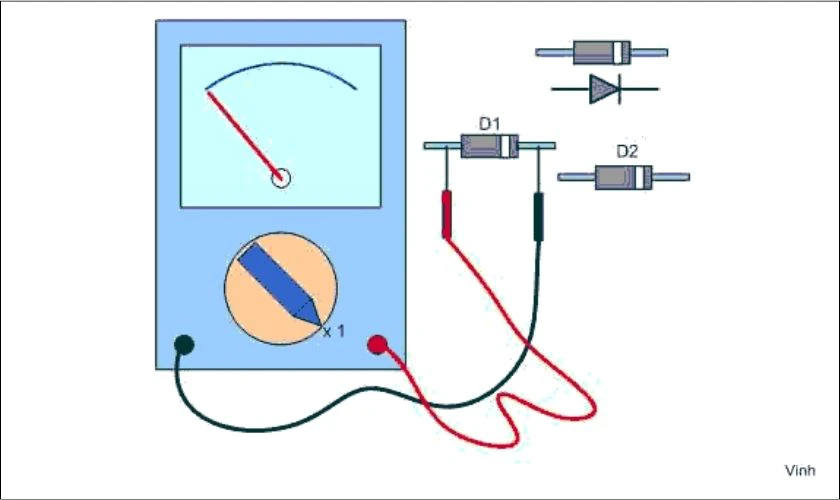

Nguyên lý hoạt động của Diode là gì

Nguyên lý hoạt động của diode dựa trên sự thay đổi của vùng nghèo tại tiếp giáp bán dẫn khi đặt điện áp theo hai chiều khác nhau. Hai trạng thái quan trọng cần phân biệt là phân cực thuận và phân cực ngược.

Diode khi phân cực thuận

Diode được phân cực thuận khi cực dương của nguồn nối với Anode và cực âm nối với Cathode. Điện trường bên ngoài làm hàng rào điện thế giảm, vùng nghèo thu hẹp nên các hạt tải dễ đi qua tiếp giáp hơn.

Khi điện áp thuận tăng đủ, dòng điện qua diode tăng nhanh. Với diode silicon thông dụng, mức sụt áp thuận thường được dùng làm giá trị tham khảo khoảng 0,6 - 0,7 V. Nhưng con số thực tế phụ thuộc loại diode, dòng điện, nhiệt độ và điều kiện hoạt động.

Diode Schottky thường có điện áp thuận thấp hơn diode silicon P-N, còn LED có thể cần điện áp thuận cao hơn đáng kể tùy vật liệu và màu ánh sáng.

Diode khi phân cực ngược

Phân cực ngược xảy ra khi cực dương của nguồn nối với Cathode, còn cực âm nối với Anode. Lúc này, vùng nghèo mở rộng và hạn chế hạt tải vượt qua tiếp giáp nên chỉ còn một lượng dòng rò rất nhỏ trong điều kiện bình thường.

Nếu điện áp ngược vượt quá giới hạn của diode, linh kiện có thể đi vào vùng đánh thủng. Với diode chỉnh lưu thông thường, vượt điện áp ngược định mức có thể gây hư hỏng. Riêng Zener được thiết kế để khai thác hiện tượng đánh thủng ngược trong vùng điện áp xác định nhằm ổn áp hoặc giới hạn điện áp.

Ký hiệu diode và cách xác định cực

Trên sơ đồ điện tử, diode được biểu diễn bằng hai đầu Anode và Cathode, trong đó phía Cathode có một vạch thẳng. Khi đọc sơ đồ, người dùng có thể dựa vào vạch này để xác định hướng đặt linh kiện.

Với nhiều diode chỉnh lưu dạng trụ, nhà sản xuất in một vòng màu hoặc vạch trên thân để đánh dấu Cathode. Vạch trên linh kiện tương ứng với vạch Cathode trong ký hiệu mạch.

Tuy nhiên, không phải mọi diode đều có hình dạng giống nhau. Diode SMD, LED, cầu diode hoặc các linh kiện chuyên dụng có cách đánh dấu cực khác nhau. Nếu ký hiệu trên thân không rõ, nên kiểm tra mã linh kiện trong datasheet hoặc dùng đồng hồ vạn năng ở chế độ diode thay vì suy đoán theo hình dáng.

Các loại Diode phổ biến hiện nay là gì

Diode được phát triển thành nhiều nhóm với đặc tính điện khác nhau để phục vụ từng loại mạch. Có thể phân biệt nhanh các loại phổ biến qua bảng sau:

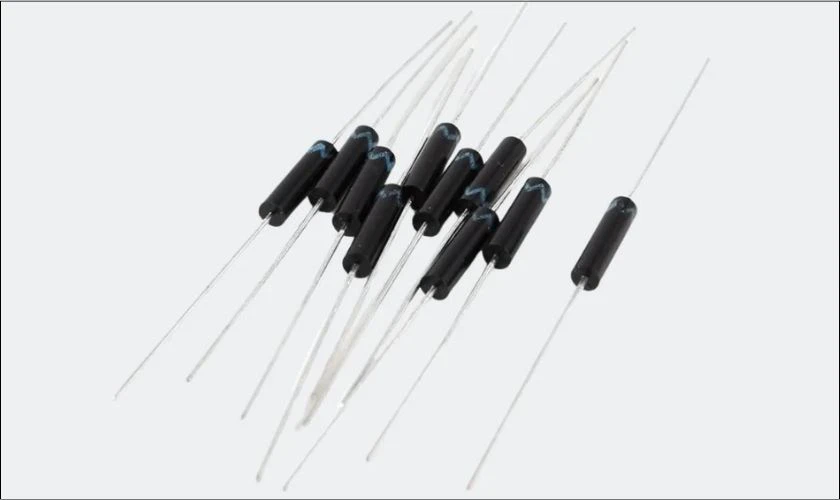

Diode chỉnh lưu

Diode chỉnh lưu được thiết kế chủ yếu để biến đổi điện xoay chiều thành dòng điện một chiều dạng xung. Nhóm này thường có khả năng chịu dòng lớn hơn diode tín hiệu và được sử dụng rộng rãi trong các bộ nguồn.

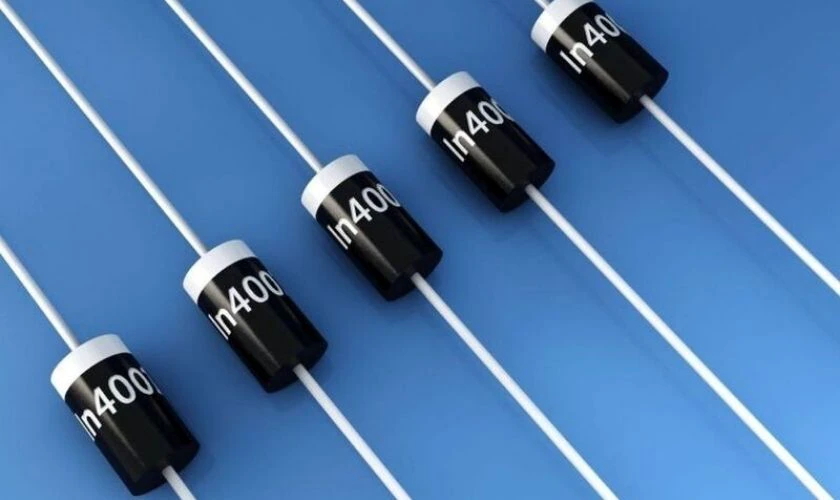

Ví dụ quen thuộc là các diode thuộc dòng 1N400x trong những mạch chỉnh lưu tần số thấp. Với nguồn công suất hoặc tần số cao, nhà thiết kế phải chọn loại phù hợp hơn dựa trên dòng, điện áp ngược và thời gian phục hồi.

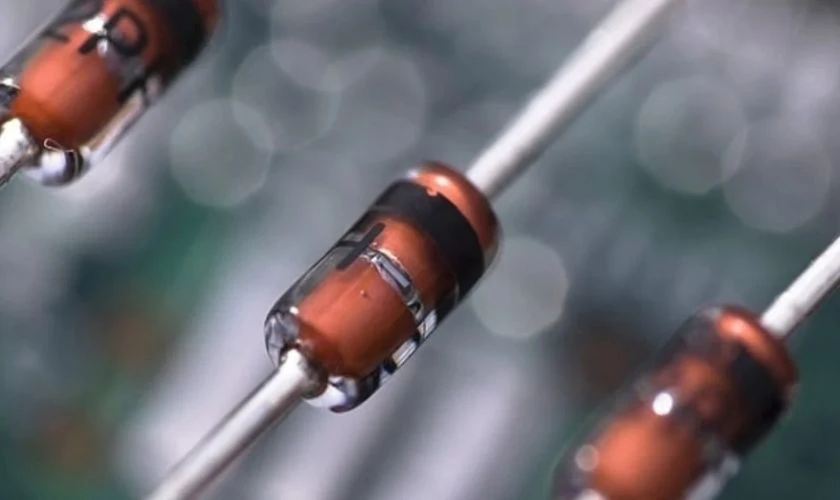

Diode Zener

Zener được thiết kế để hoạt động ổn định trong vùng đánh thủng ngược tại một mức điện áp xác định. Khi điện áp đạt ngưỡng Zener, diode dẫn dòng ngược mạnh hơn và giúp duy trì điện áp trên tải trong phạm vi thiết kế.

Nhờ đặc tính này, Zener thường xuất hiện trong mạch tham chiếu điện áp, ổn áp đơn giản và mạch giới hạn quá áp. Việc sử dụng cần có điện trở hoặc thành phần hạn dòng phù hợp để tránh vượt công suất cho phép.

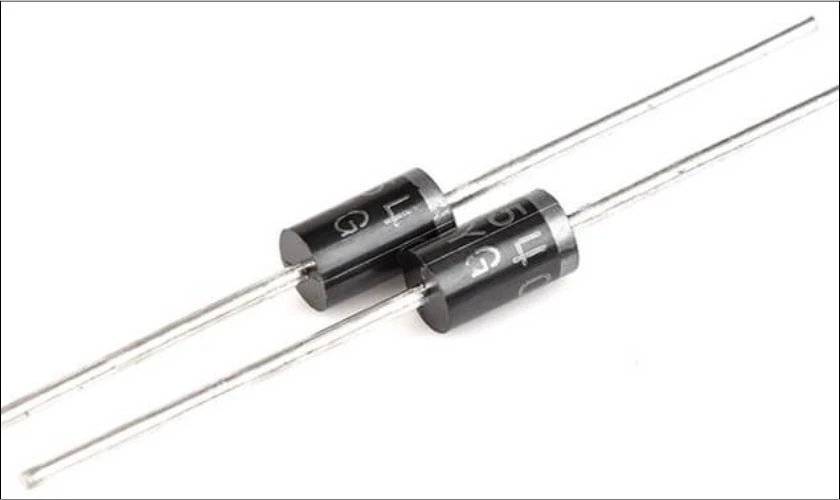

Diode Schottky

Khác diode P-N thông thường, Schottky sử dụng tiếp giáp kim loại - bán dẫn. Đặc trưng của loại này là điện áp thuận thấp và gần như không có điện tích phục hồi ngược theo cơ chế của diode P-N.

Schottky thường được dùng trong nguồn xung, mạch DC-DC, bảo vệ ngược cực hoặc chỉnh lưu ở tần số cao. Đổi lại, một số loại có dòng rò ngược cao hơn và khả năng chịu điện áp ngược thấp hơn các diode chỉnh lưu silicon tương đương.

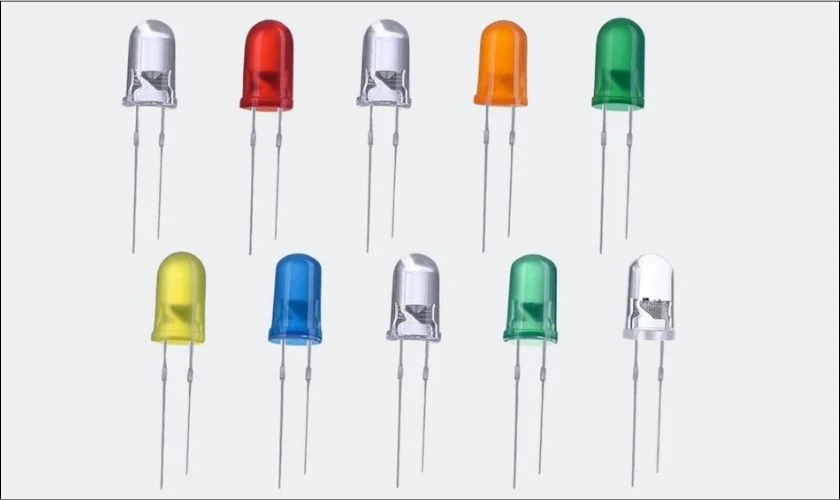

Diode LED

LED, viết tắt của Light Emitting Diode, là diode phát quang. Khi được phân cực thuận, electron và lỗ trống tái hợp, giải phóng năng lượng dưới dạng photon và tạo ra ánh sáng.

Màu sắc, điện áp thuận và hiệu suất của LED phụ thuộc vật liệu bán dẫn. LED cần được hạn dòng bằng điện trở, driver dòng hoặc mạch điều khiển thích hợp. Không nên nối trực tiếp vào nguồn điện áp cao hơn mức cho phép.

Diode quang (Photodiode)

Photodiode là linh kiện bán dẫn nhạy với ánh sáng. Photon tác động lên vùng tiếp giáp có thể tạo ra các cặp electron - lỗ trống. Từ đó hình thành dòng điện liên quan đến cường độ ánh sáng.

Photodiode được dùng trong cảm biến ánh sáng, thiết bị đo quang, bộ thu hồng ngoại, hệ thống truyền thông quang và nhiều thiết bị tự động hóa.

Diode biến dung (Varactor Diode)

Varactor, còn gọi là varicap, khai thác điện dung của vùng nghèo tại tiếp giáp P-N. Khi thay đổi điện áp phân cực ngược, độ rộng vùng nghèo thay đổi nên điện dung tương đương của diode cũng biến đổi.

Đặc tính này rất hữu ích trong mạch điều chỉnh tần số bằng điện áp, bộ dao động VCO, bộ thu radio và các mạch RF.

Diode xung

Diode xung thường được hiểu là diode chuyển mạch nhanh, tối ưu cho việc đóng ngắt tín hiệu trong thời gian ngắn. So với diode chỉnh lưu thông thường, loại này có điện dung tiếp giáp nhỏ và thời gian phục hồi ngược ngắn hơn.

Ứng dụng thường gặp gồm mạch logic, chuyển mạch tín hiệu, mạch kẹp điện áp và xử lý xung ở tần số cao.

Diode tách sóng

Diode tách sóng được dùng để trích xuất tín hiệu thông tin từ sóng mang, điển hình trong các mạch thu radio AM. Loại diode dùng cho chức năng này thường cần phản ứng tốt với tín hiệu nhỏ và tần số tương đối cao.

Tùy thiết kế, mạch tách sóng có thể dùng diode tín hiệu, germanium hoặc Schottky nhờ điện áp thuận thấp. Diode cũng được ứng dụng trong giải điều chế tín hiệu radio.

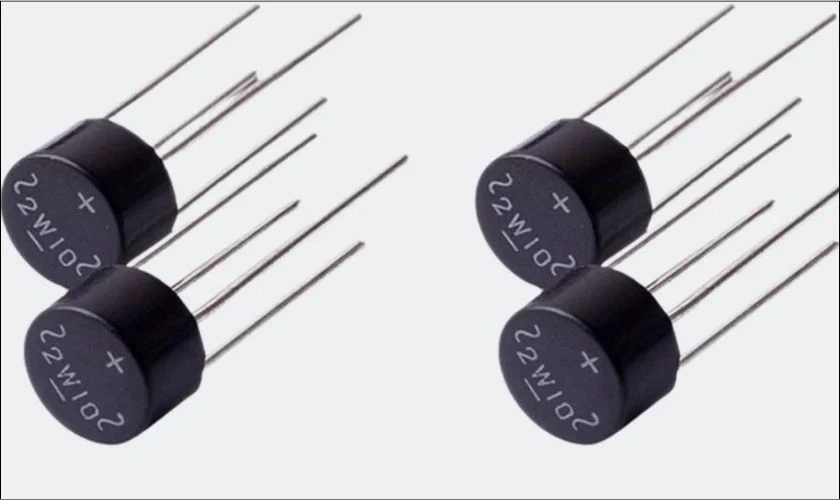

Cầu diode

Cầu diode không phải một diode đơn lẻ mà là một cụm thường gồm bốn diode được mắc theo cấu hình cầu. Cách bố trí này cho phép tận dụng cả hai nửa chu kỳ của điện áp AC để tạo dòng điện cùng chiều ở đầu ra.

Cầu chỉnh lưu xuất hiện phổ biến trong adapter, bộ nguồn AC-DC, mạch nguồn thiết bị gia dụng và bo mạch điện tử.

Thông số kỹ thuật quan trọng của Diode là gì

Không thể chọn diode chỉ dựa vào tên loại hoặc kích thước. Datasheet của từng linh kiện quy định giới hạn điện, nhiệt và tốc độ khác nhau. Một số thông số quan trọng cần đọc gồm:

Thông số cần ưu tiên phụ thuộc ứng dụng. Diode chỉnh lưu nguồn cần quan tâm nhiều đến dòng thuận, điện áp ngược và công suất. Diode chuyển mạch cần chú ý tốc độ. Còn Zener phải đúng điện áp đánh thủng cùng công suất thiết kế.

Diode có công dụng là gì?

Nhờ khả năng kiểm soát dòng điện theo chiều và đặc tính điện khác nhau giữa từng loại, diode đảm nhiệm nhiều chức năng trong mạch điện tử. Những ứng dụng phổ biến gồm chỉnh lưu, bảo vệ, ổn áp, xử lý tín hiệu và phát sáng.

Chỉnh lưu dòng điện

Đây là một trong những công dụng cơ bản nhất của diode. Bằng cách chỉ cho dòng chạy theo một hướng, diode có thể biến điện áp AC thành điện áp một chiều dạng xung.

Trong bộ nguồn, một diode có thể tạo mạch chỉnh lưu nửa chu kỳ. Cầu bốn diode thường được sử dụng để chỉnh lưu toàn kỳ. Sau đó kết hợp tụ lọc cùng mạch ổn áp để tạo nguồn DC phù hợp cho thiết bị.

Bảo vệ mạch điện

Diode có thể bảo vệ linh kiện trước nhiều tình huống điện áp bất thường. Ví dụ, diode mắc ngược song song với cuộn relay hoặc motor giúp tạo đường thoát cho sức điện động ngược khi ngắt dòng.

Các mạch khác sử dụng diode để chống cắm ngược cực, kẹp xung hoặc giới hạn điện áp đầu vào. Loại diode và cách mắc phải phù hợp với dòng, điện áp cũng như tốc độ của xung cần xử lý.

Ổn áp và giới hạn điện áp

Diode Zener có thể giữ điện áp tại một mức gần với điện áp Zener khi làm việc trong vùng đánh thủng ngược phù hợp. Đây là cách đơn giản để tạo điện áp tham chiếu hoặc ổn áp cho tải nhỏ.

Trong các mạch bảo vệ, diode Zener hoặc TVS cũng có thể được dùng để giới hạn xung điện áp. Tuy nhiên, không nên xem mọi Zener là linh kiện thay thế trực tiếp cho TVS vì khả năng hấp thụ xung và thông số thiết kế có thể khác nhau.

Tách sóng và xử lý tín hiệu

Khả năng dẫn không đối xứng của diode giúp linh kiện tham gia vào quá trình chỉnh dạng, kẹp điện áp, giới hạn biên độ hoặc giải điều chế tín hiệu.

Trong radio AM, diode có thể tách thành phần âm tần khỏi tín hiệu cao tần đã điều chế. Ở các mạch số hoặc cao tần, switching diode được sử dụng để chuyển mạch, định tuyến hoặc kẹp tín hiệu.

Phát sáng với diode LED

LED chuyển một phần năng lượng điện thành ánh sáng khi được phân cực thuận. Nhờ hiệu suất cao và kích thước linh hoạt, LED được sử dụng trong đèn báo trạng thái, màn hình, bàn phím, đèn nền, hệ thống chiếu sáng và nhiều thiết bị điện tử.

Mỗi LED có mức dòng cùng điện áp thuận phù hợp. Vì vậy, mạch phải kiểm soát dòng thay vì chỉ cấp một điện áp tùy ý vào hai chân diode.

Cách kiểm tra diode bằng đồng hồ vạn năng

Đồng hồ vạn năng có chế độ Diode Test là công cụ thuận tiện để kiểm tra diode. Fluke khuyến nghị ưu tiên chế độ này so với đo điện trở vì phép đo trực tiếp cho biết sụt áp thuận của linh kiện. Trước khi đo, cần ngắt nguồn mạch và bảo đảm tụ điện đã được xả an toàn.

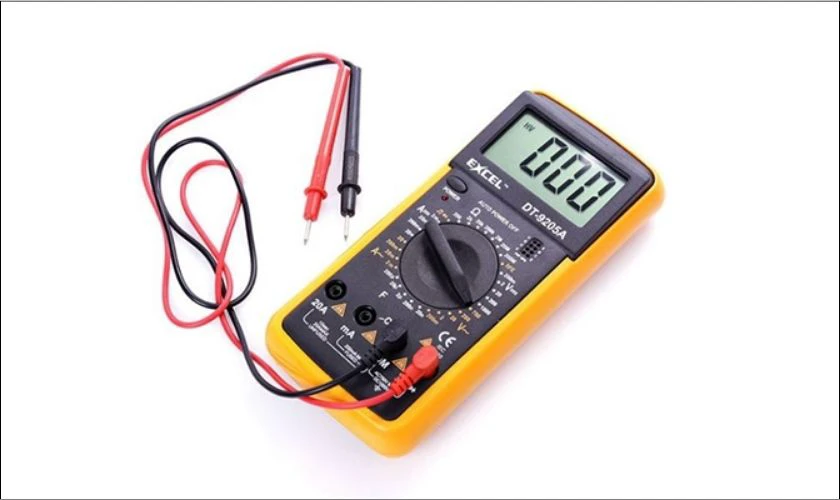

Kiểm tra diode bằng đồng hồ vạn năng số

Với đồng hồ số có chế độ kiểm tra diode, thao tác được thực hiện theo trình tự sau:

Bước 1: Ngắt hoàn toàn nguồn điện khỏi mạch. Nếu mạch có tụ điện, cần bảo đảm tụ đã được xả đúng cách.

Bước 2: Chuyển đồng hồ sang chế độ Diode Test, thường có biểu tượng diode trên núm chọn.

Bước 3: Đặt que đỏ vào Anode và que đen vào Cathode để đo theo chiều thuận.

Bước 4: Ghi lại giá trị sụt áp hiển thị trên màn hình. Diode silicon thông dụng còn tốt thường cho kết quả khoảng 0,5 - 0,8 V trên nhiều đồng hồ đo.

Bước 5: Đảo hai que đo để kiểm tra chiều ngược. Diode tốt thường hiển thị OL hoặc trạng thái tương đương, cho biết dòng gần như không đi qua.

Nếu đồng hồ hiển thị giá trị dẫn đáng kể ở cả hai chiều, diode có thể bị chập. Nếu đều hiển thị OL ở cả hai chiều, diode có thể bị đứt. Khi đo trực tiếp trên bo mạch, linh kiện mắc song song có thể ảnh hưởng kết quả nên đôi khi cần tách một chân diode khỏi mạch để kiểm tra chính xác hơn.

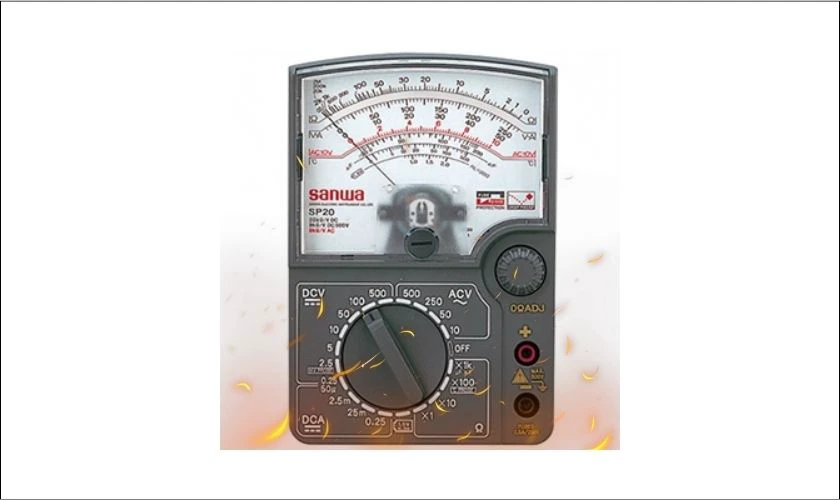

Kiểm tra diode bằng đồng hồ vạn năng kim

Đồng hồ kim cũng có thể dùng để đánh giá diode thông qua thang điện trở. Tuy nhiên, cực tính tại hai que đo ở chế độ Ω có thể khác tùy cấu tạo đồng hồ. Vì vậy không nên mặc định que đỏ luôn mang điện thế dương như khi dùng chế độ Diode Test trên đồng hồ số.

Có thể kiểm tra theo cách sau:

Bước 1: Ngắt nguồn khỏi mạch và xả điện tích còn lại nếu có.

Bước 2: Chọn thang điện trở phù hợp, sau đó chập hai que để kiểm tra và chỉnh điểm 0 Ω nếu đồng hồ yêu cầu.

Bước 3: Đặt hai que vào hai cực diode và quan sát kim.

Bước 4: Đảo vị trí hai que rồi quan sát lần nữa.

Diode còn tốt thường cho điện trở thấp hơn rõ rệt ở một chiều và rất cao ở chiều còn lại. Nếu kim thể hiện điện trở thấp ở cả hai chiều, diode có thể bị chập. Nếu không phản ứng ở cả hai chiều, linh kiện có thể bị hở.

Để xác định chính xác Anode và Cathode bằng đồng hồ kim. Bạn nên kiểm tra hướng dẫn của chính model đồng hồ để biết cực tính que đo ở chế độ Ω.

Kiểm tra diode bằng thang đo điện trở

Nếu đồng hồ số không có chế độ Diode Test, có thể dùng thang đo Ω để kiểm tra sơ bộ. Fluke lưu ý phương pháp này kém tin cậy hơn chế độ kiểm tra diode và kết quả dễ bị ảnh hưởng nếu linh kiện vẫn nằm trong mạch.

Bước 1: Ngắt nguồn và tách diode khỏi ảnh hưởng của các đường mạch song song nếu cần.

Bước 2: Chuyển đồng hồ sang thang điện trở.

Bước 3: Đo điện trở theo một chiều và ghi lại kết quả.

Bước 4: Đảo hai đầu que đo và đo lần thứ hai.

Diode tốt phải thể hiện sự chênh lệch rõ rệt giữa hai chiều. Nếu hai giá trị gần giống nhau, cần kiểm tra lại bằng chế độ Diode Test hoặc tách linh kiện khỏi mạch trước khi kết luận.

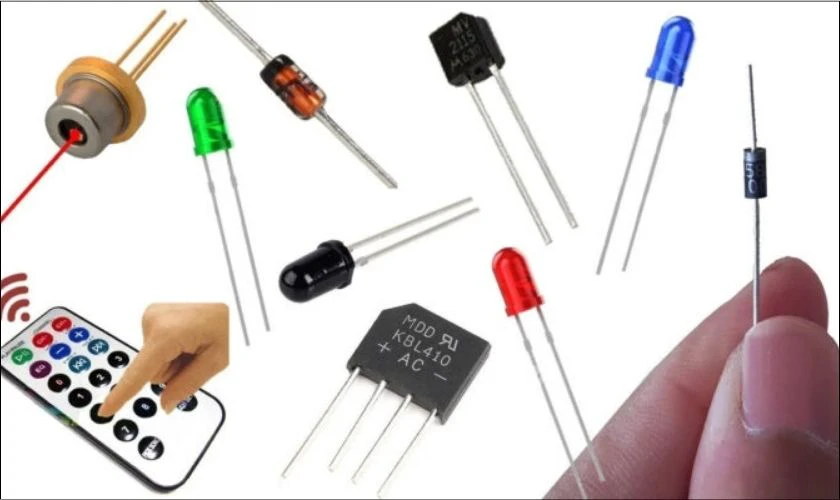

Lưu ý khi sử dụng và thay Diode là gì

Khi thay diode, linh kiện mới cần phù hợp cả chức năng lẫn thông số kỹ thuật. Hai diode có hình dáng giống nhau chưa chắc có khả năng chịu dòng, điện áp hoặc tốc độ chuyển mạch tương đương.

Trước khi lắp hoặc thay thế, nên kiểm tra các yếu tố sau:

• Xác định đúng Anode và Cathode trước khi hàn vào mạch.
• Điện áp ngược định mức của diode thay thế phải đáp ứng yêu cầu của mạch.
• Dòng thuận cho phép không được thấp hơn mức dòng thiết kế.
• Kiểm tra sụt áp thuận nếu thông số này ảnh hưởng đến hoạt động của mạch.
• Với nguồn xung hoặc mạch cao tần, cần chú ý thời gian phục hồi và tốc độ chuyển mạch.
• Chọn đúng nhóm linh kiện như Zener, Schottky, LED hoặc diode chỉnh lưu.
• Kiểm tra công suất, nhiệt độ làm việc và kiểu đóng gói nếu mạch có tải lớn.

Không nên thay diode chỉ vì linh kiện mới “vừa chân” hoặc có kích thước tương tự. Cách an toàn hơn là tra mã linh kiện, đọc datasheet và đối chiếu các thông số quan trọng với thiết kế ban đầu.

Câu hỏi thường gặp về Diode là gì

Một số câu hỏi dưới đây giúp làm rõ thêm cách gọi, đặc tính dẫn điện và cách thay thế diode trong thực tế:

Diode có phải là điốt không?

Có. “Diode” là cách viết tiếng Anh, còn “điốt” là cách phiên âm thường dùng trong tiếng Việt. Cả hai đều chỉ cùng nhóm linh kiện bán dẫn hai cực.

Diode có dẫn điện theo cả hai chiều không?

Diode thông thường dẫn mạnh theo chiều thuận và chỉ có dòng rò rất nhỏ theo chiều ngược khi chưa vượt điện áp đánh thủng. Một số loại như Zener được thiết kế để làm việc có kiểm soát ở vùng đánh thủng ngược.

Làm sao phân biệt Anode và Cathode của diode?

Với nhiều diode dạng trụ, vạch trên thân thường đánh dấu Cathode. Nếu không rõ ký hiệu, có thể tra datasheet hoặc dùng chế độ Diode Test; khi que đỏ đặt ở Anode và que đen ở Cathode, diode thông thường sẽ cho giá trị sụt áp thuận.

Diode bị chập có dấu hiệu gì?

Diode chập thường dẫn điện bất thường ở cả hai chiều. Khi kiểm tra bằng đồng hồ số, kết quả hai chiều có thể rất thấp hoặc gần nhau thay vì một chiều có sụt áp thuận còn chiều ngược hiển thị OL.

Có thể thay diode bằng loại khác không?

Có thể nếu linh kiện thay thế có chức năng và các thông số quan trọng tương thích với mạch. Cần đối chiếu điện áp ngược, dòng thuận, sụt áp, tốc độ, công suất cùng kiểu đóng gói trước khi thay.

Kết luận

Hiểu Diode là gì sẽ giúp bạn nắm được cách linh kiện này kiểm soát chiều dòng điện. Khi kiểm tra hoặc thay diode, nên xác định đúng cực và đối chiếu thông số kỹ thuật thay vì chỉ dựa vào hình dáng linh kiện. Bạn có thể theo dõi Điện Thoại Vui để tham khảo thêm kiến thức về linh kiện, bo mạch và sửa chữa thiết bị điện tử.
