Giao tiếp I2C là gì? Nguyên lý hoạt động & ưu nhược điểm

Giao tiếp I2C là gì và tại sao đây lại là một trong những giao thức truyền dữ liệu nối tiếp được ưa chuộng? Giao thức này hoạt động theo nguyên lý nào và sở hữu những ưu nhược điểm gì đáng chú ý? Cùng tìm hiểu chi tiết từ A - Z về giao thức I2C trong bài viết dưới đây!

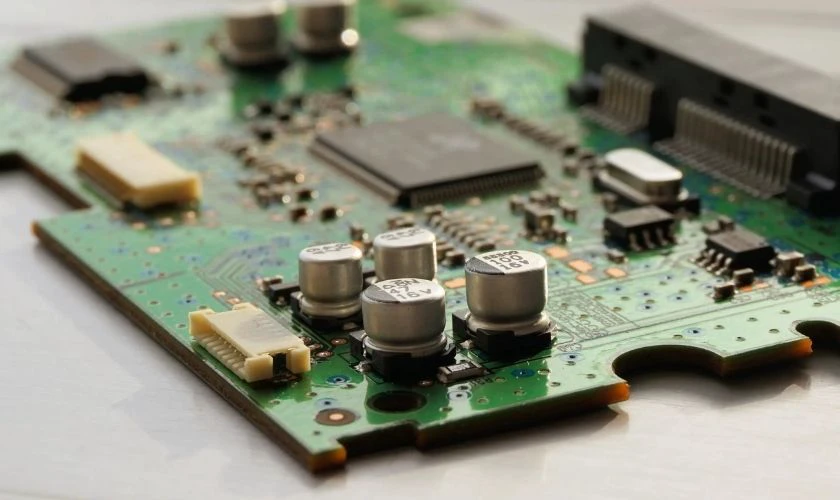

Giao tiếp I2C là gì?

Để trả lời cho câu hỏi giao tiếp I2C là gì thì bạn có thể hiểu đây là một giao thức truyền thông nối tiếp và đồng bộ. Được sử dụng rộng rãi để kết nối các mạch tích hợp (IC) có tốc độ thấp với bộ vi điều khiển hoặc các vi xử lý trung tâm trong các mạch điện tử.

Giao thức I2C được phát minh vào năm 1982 bởi hãng Philips Semiconductors với mục đích là tạo ra một giải pháp kết nối đơn giản, tiết kiệm chi phí. Đến năm 1992, tiêu chuẩn I2C đầu tiên được chính thức phát hành và trở thành chuẩn giao tiếp công nghiệp phổ biến.

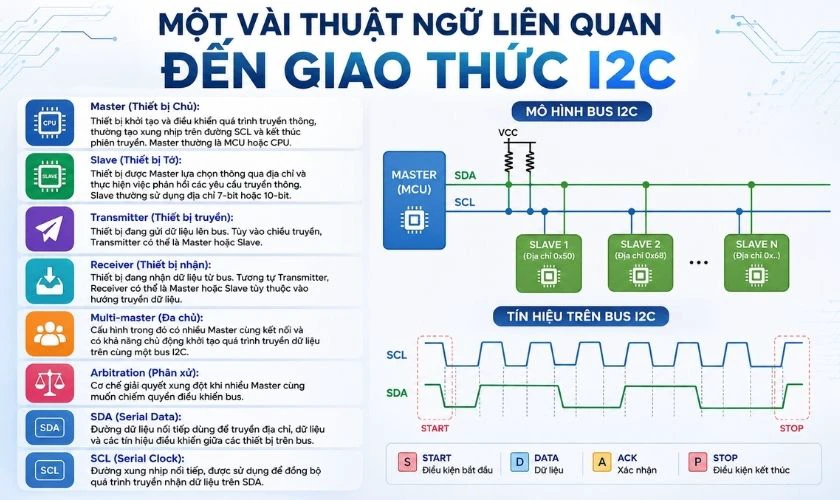

Một vài thuật ngữ liên quan đến giao thức I2C

Để hiểu rõ cách giao thức I2C hoạt động, trước hết cần nắm một số thuật ngữ cơ bản mô tả vai trò của các thiết bị và tín hiệu trên bus:

• Master (Thiết bị Chủ): Thiết bị khởi tạo và điều khiển quá trình truyền thông, thường tạo xung nhịp trên đường SCL và kết thúc phiên truyền. Master thường là MCU hoặc CPU.
• Slave (Thiết bị Tớ): Thiết bị được Master lựa chọn thông qua địa chỉ và thực hiện việc phản hồi các yêu cầu truyền thông. Slave thường sử dụng địa chỉ 7-bit hoặc 10-bit.
• Transmitter (Thiết bị truyền): Thiết bị đang gửi dữ liệu lên bus. Tùy vào chiều truyền, Transmitter có thể là Master hoặc Slave.
• Receiver (Thiết bị nhận): Thiết bị đang nhận dữ liệu từ bus. Tương tự Transmitter, Receiver có thể là Master hoặc Slave tùy thuộc vào hướng truyền dữ liệu.
• Multi-master (Đa chủ): Cấu hình trong đó có nhiều Master cùng kết nối và có khả năng chủ động khởi tạo quá trình truyền dữ liệu trên cùng một bus I2C.
• Arbitration (Phân xử): Cơ chế giải quyết xung đột khi nhiều Master cùng muốn chiếm quyền điều khiển bus.
• SDA (Serial Data): Đường dữ liệu nối tiếp dùng để truyền địa chỉ, dữ liệu và các tín hiệu điều khiển giữa các thiết bị trên bus.
• SCL (Serial Clock): Đường xung nhịp nối tiếp, được sử dụng để đồng bộ quá trình truyền nhận dữ liệu trên SDA.

Nắm được các thuật ngữ trên sẽ giúp việc tìm hiểu các cơ chế quan trọng khác của I2C trở nên dễ dàng hơn.

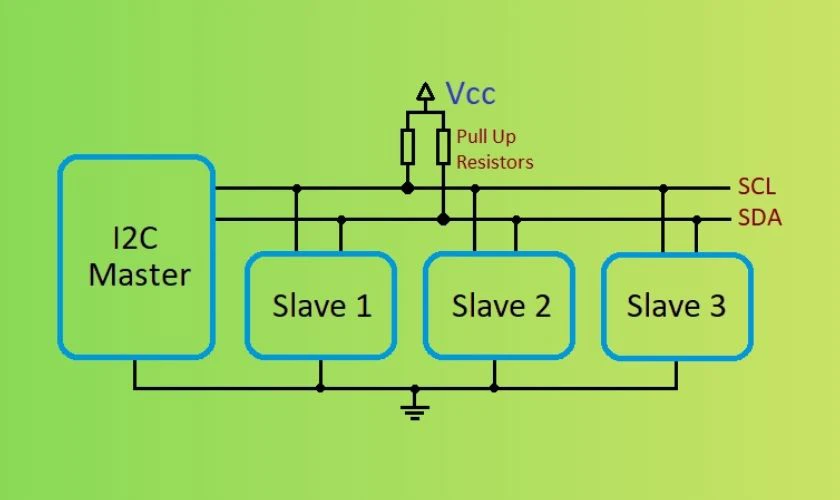

Nguyên lý hoạt động của chuẩn giao tiếp I2C là gì?

Giao tiếp I2C hoạt động dựa trên cơ chế đồng bộ theo mô hình Master-Slave (Chủ - Tớ). Quy trình vận hành của một phiên truyền thông I2C diễn ra tuần tự qua 5 bước sau:

• Bắt đầu: Master kéo đường SDA từ Cao xuống Thấp (trong khi SCL vẫn Cao) để chiếm quyền điều khiển bus.
• Định địa chỉ (Address): Master gửi 7 bit địa chỉ của Slave cần gọi + 1 bit R/W (chọn Đọc hoặc Ghi dữ liệu).
• Xác nhận (ACK/NACK): Slave có địa chỉ trùng khớp sẽ kéo SDA xuống Thấp (ACK) để báo cho Master biết nó đã sẵn sàng.
• Truyền dữ liệu (Data): Master và Slave truyền nhận dữ liệu theo từng gói 8-bit. Sau mỗi gói, bên nhận phải gửi lại 1 bit ACK để xác nhận.
• Kết thúc (STOP): Master chuyển SDA từ Thấp lên Cao (trong khi SCL đang Cao) để giải phóng bus về trạng thái nghỉ.

Nhờ nguyên lý đóng/mở phiên truyền rõ ràng cùng cơ chế xác nhận ACK/NACK sau từng byte dữ liệu, I2C đảm bảo tính chính xác cực cao trong suốt quá trình truyền nhận.

Ưu điểm và nhược điểm của giao tiếp I2C

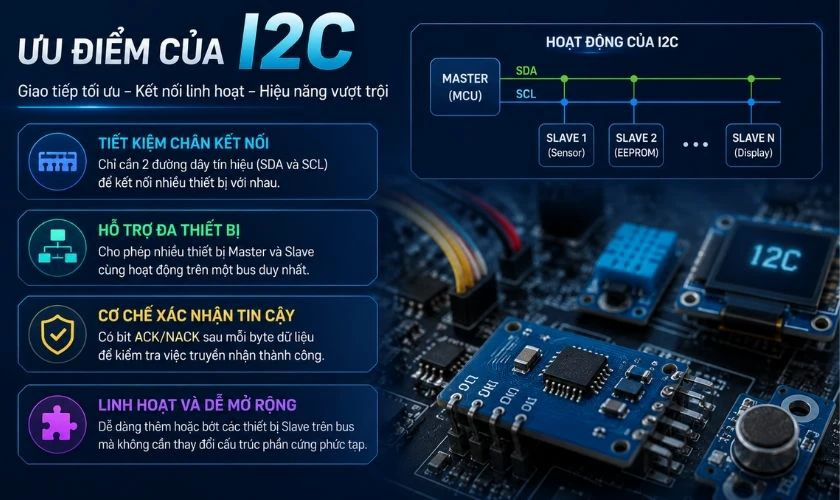

Giao tiếp I2C được sử dụng rộng rãi trong các hệ thống điện tử nhờ khả năng tối ưu hóa vi mạch. Dưới đây là những ưu điểm của I2C:

• Tiết kiệm chân kết nối: Chỉ cần 2 đường dây tín hiệu (SDA và SCL) để kết nối nhiều thiết bị với nhau.
• Hỗ trợ đa thiết bị: Cho phép nhiều thiết bị Master và Slave cùng hoạt động trên một bus duy nhất.
• Cơ chế xác nhận tin cậy: Có bit ACK/NACK sau mỗi byte dữ liệu để kiểm tra việc truyền nhận thành công.
• Linh hoạt và dễ mở rộng: Dễ dàng thêm hoặc bớt các thiết bị Slave trên bus mà không cần thay đổi cấu trúc phần cứng phức tạp.

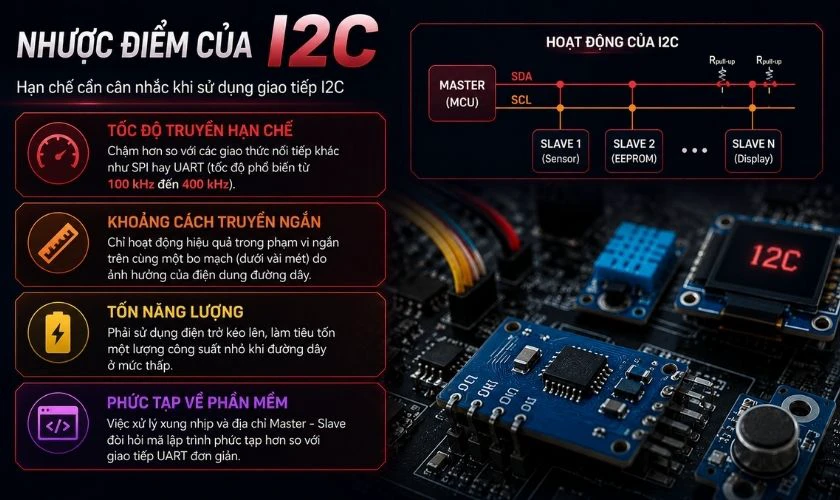

Tuy nhiên giao thức này cũng tồn tại một số hạn chế về tốc độ và khoảng cách truyền:

• Tốc độ truyền hạn chế: Chậm hơn so với các giao thức nối tiếp khác như SPI hay UART (tốc độ phổ biến từ 100 kHz đến 400 kHz).
• Khoảng cách truyền ngắn: Chỉ hoạt động hiệu quả trong phạm vi ngắn trên cùng một bo mạch (dưới vài mét) do ảnh hưởng của điện dung đường dây.
• Tốn năng lượng: Phải sử dụng điện trở kéo lên, làm tiêu tốn một lượng công suất nhỏ khi đường dây ở mức thấp.
• Phức tạp về phần mềm: Việc xử lý xung nhịp và địa chỉ Master - Slave đòi hỏi mã lập trình phức tạp hơn so với giao tiếp UART đơn giản.

I2C là lựa chọn lý tưởng cho các ứng dụng kết nối nhiều cảm biến, màn hình nhỏ hay IC ngoại vi trên cùng một bo mạch với chi phí chân cắm tối thiểu. Tuy nhiên, nếu hệ thống đòi hỏi tốc độ truyền dữ liệu nhanh hoặc xa, SPI hay RS485 sẽ là sự thay thế phù hợp hơn.

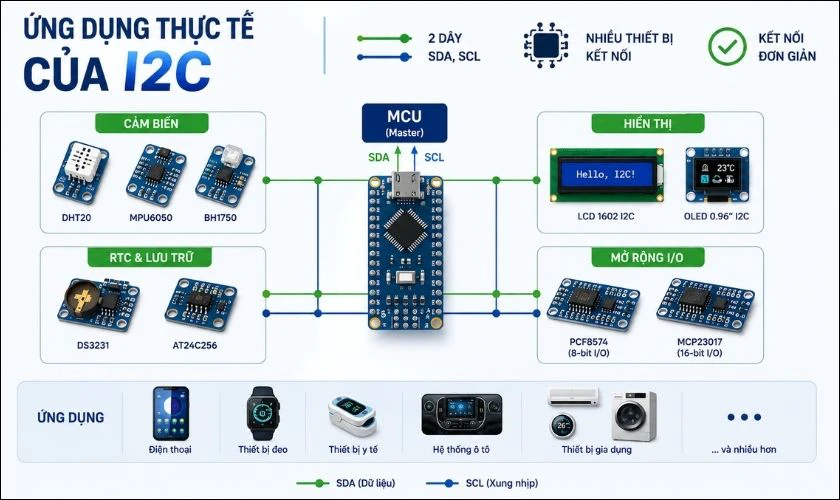

Ứng dụng thực tế của giao tiếp I2C trong điện tử

Nhờ ưu điểm tiết kiệm chân kết nối và dễ dàng mở rộng, giao tiếp I2C được ứng dụng rất phổ biến trong các thiết bị điện tử dân dụng, hệ thống nhúng và công nghiệp:

• Kết nối các cảm biến: Dùng để đọc dữ liệu từ cảm biến nhiệt độ - độ ẩm, cảm biến gia tốc, cảm biến áp suất hay ánh sáng trong IoT và điện thoại thông minh.
• Điều khiển màn hình: Kết nối vi điều khiển với các màn hình OLED, LCD giúp hiển thị thông tin mà chỉ mất 2 chân tín hiệu.
• Giao tiếp với chip thời gian thực: Đọc ngày, giờ chính xác trong các hệ thống đồng hồ điện tử, máy chấm công hay thiết bị hẹn giờ.

Bất kỳ hệ thống điện tử nào cần kết nối nhiều linh kiện ngoại vi trên cùng một bo mạch ở khoảng cách ngắn và tốc độ vừa phải thì I2C luôn là giải pháp hàng đầu.

So sánh giao tiếp I2C với SPI và UART

Dưới đây là bảng so sánh chi tiết giữa ba chuẩn giao tiếp nối tiếp phổ biến trong điện tử và hệ thống nhúng:

Nhìn chung, I2C là lựa chọn hoàn hảo khi cần kết nối nhiều cảm biến/linh kiện phụ mà vẫn muốn tiết kiệm chân vi điều khiển. SPI phù hợp cho các ứng dụng cần tốc độ cực cao như màn hình TFT hay thẻ nhớ. Trong khi UART lại là chuẩn giao tiếp đơn giản để truyền tin giữa 2 vi điều khiển hoặc kết nối với máy tính.

Kết luận

Giao tiếp I2C là gì và những giá trị mà giao thức này mang lại đã được bài viết giải đáp chi tiết. Qua đó giúp bạn có cái nhìn tổng quan khi thiết kế và vận hành các hệ thống điện tử. Đừng quên truy cập mục tin tức của Điện Thoại Vui để cập nhật thêm hàng ngàn kiến thức công nghệ hữu ích mỗi ngày nhé!
