Jack DC laptop là gì và tại sao việc chọn sai cổng sạc lại có thể gây hư hỏng trực tiếp đến mainboard và pin máy tính? Với sự đa dạng từ chân tròn, chân kim đến các chuẩn cắm riêng biệt, không phải ai cũng biết cách phân biệt đúng loại. Cùng tìm hiểu chi tiết cấu tạo, phân loại và kinh nghiệm chọn mua jack DC laptop phù hợp trong bài viết này!

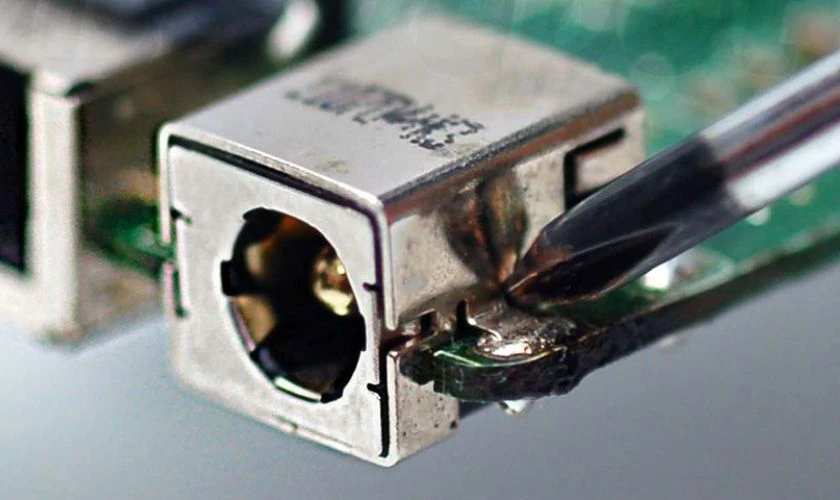

Jack DC laptop là gì?
Jack DC laptop là linh kiện phần cứng dạng ổ cắm được tích hợp bên trong hoặc gắn trực tiếp trên mainboard của máy tính xách tay. Chức năng cốt lõi của jack nguồn DC là làm cầu nối tiếp nhận dòng điện 1 chiều đã qua xử lý từ củ sạc để truyền năng lượng vào máy.
Nhờ đó, thiết bị có đủ điện năng để vận hành toàn bộ các linh kiện phần cứng bên trong. Đồng thời sạc đầy viên pin của laptop một cách an toàn và ổn định.

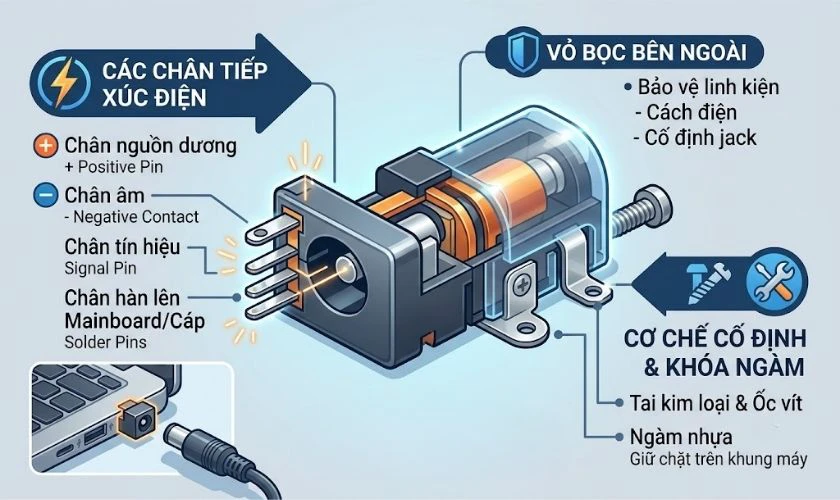

Cấu tạo Jack DC laptop
Jack DC laptop được cấu tạo từ 3 phần chính, mỗi phần đảm nhận một chức năng riêng nhằm giúp tiếp nhận nguồn điện từ Adapter và truyền vào laptop ổn định:
- Vỏ bọc bên ngoài: Bảo vệ các linh kiện và chân tiếp xúc bên trong, đồng thời giúp cách điện và cố định jack.
- Các chân tiếp xúc điện: Có nhiệm vụ tiếp nhận và dẫn điện từ đầu sạc vào laptop. Bộ phận này gồm chân nguồn dương, tiếp điểm âm, chân tín hiệu và các chân hàn kết nối với Mainboard hoặc cáp nguồn DC.
- Cơ chế cố định và khóa ngàm: Gồm các tai kim loại, ốc vít hoặc ngàm nhựa, giúp giữ Jack DC chắc trên khung máy. Hạn chế tình trạng lỏng, lệch gãy khi cắm/rút sạc.
Ba phần trên phối hợp với nhau để Jack DC vừa tiếp nhận và truyền điện. Vừa bảo vệ và cố định kết nối nguồn cho laptop.
Các loại jack DC laptop phổ biến hiện nay
Jack DC laptop hiện nay có nhiều kiểu dáng và kích thước khác nhau, tùy thuộc vào từng hãng và model máy. Dưới đây là 4 loại jack DC laptop phổ biến, cùng đặc điểm và các dòng máy thường sử dụng:
|
Loại jack DC |
Kích thước |
Các dòng máy sử dụng |
Đặc điểm nổi bật |
|
Jack chân kim lớn (7.4mm) |
7.4 x 5.0mm, chân kim giữa |
Chủ yếu Dell, một số dòng laptop Dell đời cũ và workstation |
Đầu jack lớn, chắc chắn. Thường có chân kim giữa để nhận diện Adapter. |
|
Jack chân kim nhỏ (4.5mm) |
4.5 x 3.0mm, chân kim giữa |
Một số dòng HP, Dell và các laptop sử dụng chuẩn tương thích |
Kích thước nhỏ gọn, có chân kim tín hiệu ở giữa trên một số thiết kế. Qua đó giúp nhận diện nguồn sạc. |
|
Jack chân tròn thường |
Phổ biến khoảng 5.5 x 2.5mm hoặc 5.5 x 2.1mm |
Asus, Acer, Lenovo, Toshiba và nhiều laptop phổ thông |
Thường gồm cực dương ở chân giữa và cực âm ở vòng ngoài, không có chân kim tín hiệu. |
|
Jack vuông (Square) |
Thường khoảng 11 x 4.5mm tùy chuẩn |
Chủ yếu một số dòng Lenovo ThinkPad/IdeaPad |
Đầu cắm có hình dạng vuông/chữ nhật, khó nhầm với jack tròn. Một số loại có chân tiếp xúc tín hiệu. |
Lưu ý: Kích thước jack có thể khác nhau tùy từng model laptop. Khi thay Jack DC, bạn nên đối chiếu model máy, hình dạng đầu cắm và thông số jack thay vì chỉ dựa vào kích thước.
Jack DC truyền thống và cổng sạc USB-C có gì khác nhau
Jack DC truyền thống và cổng sạc USB-C lại đại diện cho hai triết lý thiết kế hoàn toàn khác nhau:
|
Tiêu chí |
Jack DC truyền thống |
Cổng sạc USB-C |
|
Tính linh hoạt và đa năng |
Thấp. Chỉ dùng duy nhất cho mục đích cấp nguồn. Mỗi thương hiệu/dòng máy thường sử dụng kích thước chân cắm riêng (chân kim, chân tròn 4.5mm, 5.5mm,...), khó dùng chung adapter. |
Cao. Vừa sạc điện, vừa truyền dữ liệu tốc độ cao và xuất hình ảnh ra màn hình ngoài. Dùng chung một chuẩn cáp/củ sạc cho điện thoại, máy ảnh, tai nghe và laptop. |
|
Công suất truyền tải |
Rất cao và ổn định. Dễ dàng đáp ứng công suất lớn từ 130W đến hơn 300W - 330W mà không lo quá nhiệt, bắt buộc phải có trên các dòng Laptop Gaming và Workstation nặng. |
Khá cao. Đạt chuẩn phổ biến 65W - 100W (chuẩn PD 3.1 mới hỗ trợ lên đến 240W), phù hợp tuyệt vời cho Ultrabook, laptop văn phòng mỏng nhẹ. |
|
Chi phí sửa chữa và độ bền |
Chi phí rẻ, độ bền cao. Kết cấu cơ học đơn giản, chân cắm cứng cáp. Khi hỏng jack nguồn thường dễ thay thế rời với chi phí rất tiết kiệm. |
Chi phí cao hơn. Cổng cắm nhỏ gọn nên dễ bị lỏng/gãy chân pin bên trong nếu giật cáp mạnh. Hầu hết cổng USB-C được hàn chết lên mainboard, khi hỏng hóc đòi hỏi kỹ thuật sửa chữa phức tạp. |
Nhìn chung, jack DC truyền thống vẫn giữ vị trí đầu về sự bền bỉ và khả năng tải dòng điện lớn cho laptop. Trong khi đó, sạc qua cổng USB-C lại là giải pháp lý tưởng cho người dùng văn phòng hiện đại ưu tiên sự tối giản, tiện lợi và hệ sinh thái thiết bị đồng bộ.

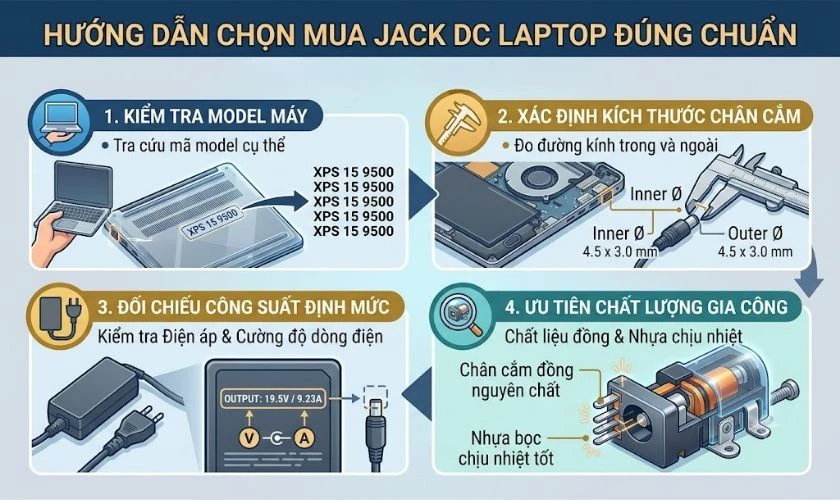

Hướng dẫn chọn mua jack DC laptop đúng chuẩn 2026
Việc lựa chọn đúng jack DC tương thích không chỉ giúp laptop nạp nguồn ổn định mà còn bảo vệ mainboard tránh khỏi nguy cơ chập cháy. Dưới đây là các bước hướng dẫn chọn mua jack DC laptop chuẩn xác:
- Kiểm tra chính xác model máy: Tra cứu mã model cụ thể của laptop để tìm linh kiện thay thế chính xác.
- Xác định đúng kích thước chân cắm: Đo đường kính trong và ngoài của đầu sạc.
- Đối chiếu công suất định mức: Kiểm tra thông số Điện áp và Cường độ dòng điện (Amperes) trên củ sạc gốc để chọn jack DC có khả năng chịu tải tương ứng.
- Ưu tiên chất lượng gia công: Chọn mua loại jack có chân cắm làm bằng đồng nguyên chất và lớp nhựa bọc chịu nhiệt tốt để đảm bảo độ bền và truyền tải điện.
Nắm rõ các thông số kỹ thuật và kiểu dáng chân cắm sẽ giúp bạn dễ dàng chọn mua đúng loại jack DC tương thích. Nếu không tự tin trong việc đo đạc hay thao tác tháo lắp, bạn nên đem máy đến các trung tâm sửa chữa uy tín để được hỗ trợ kiểm tra và thay thế an toàn.
Câu hỏi thường gặp về jack DC laptop
Dưới đây là phần giải đáp các câu hỏi thường gặp về jack DC laptop giúp bạn xử lý nhanh các sự cố liên quan đến cổng nguồn.
Jack DC laptop bị hỏng có sửa được không?
Nếu jack DC chỉ bị lỏng chân hàn hoặc gãy nhẹ cơ học, có thể hàn lại mối nối. Tuy nhiên, phương án tối ưu và an toàn nhất vẫn là thay mới toàn bộ.
Mua jack DC ở đâu uy tín?
Bạn có thể mua tại các trung tâm bảo hành chính hãng của thương hiệu hoặc đến Điện Thoại Vui.
Jack DC laptop và jack nguồn DC có phải là một không?
Về bản chất là một. Tuy nhiên, jack DC laptop là cách gọi cụ thể chỉ cổng nguồn trên máy tính xách tay. Còn jack nguồn DC là thuật ngữ dùng cho nhiều thiết bị điện tử khác.
Kết luận
Hiểu rõ về jack DC laptop sẽ giúp bạn chủ động hơn trong việc sử dụng và xử lý các sự cố sạc pin thường gặp. Đừng quên bảo vệ cổng sạc đúng cách bằng thao tác cắm rút nhẹ nhàng nhé. Nếu bạn thấy bài viết này của Điện Thoại Vui hữu ích, hãy chia sẻ ngay cho bạn bè cùng biết nhé!
