NAND Flash là gì? Hiểu nhanh cấu tạo và ứng dụng

NAND Flash là công nghệ bộ nhớ không bay hơi được dùng rộng rãi để lưu hệ điều hành, ứng dụng và dữ liệu trên nhiều thiết bị điện tử. Từ SSD, USB đến điện thoại, bộ nhớ NAND xuất hiện ở nhiều hình thức khác nhau về dung lượng, tốc độ và độ bền. Cùng tìm hiểu NAND Flash là gì, cách hoạt động và các loại chip NAND Flash phổ biến hiện nay.

NAND Flash là gì? Bộ nhớ NAND có gì đặc biệt?

NAND Flash là một loại bộ nhớ flash điện tĩnh (non-volatile flash memory, nghĩa là dữ liệu vẫn được lưu giữ khi thiết bị tắt hoặc mất nguồn điện. Công nghệ này thường xuất hiện trong SSD, USB flash, thẻ nhớ, điện thoại và nhiều hệ thống lưu trữ điện tử.

Tên gọi “NAND” bắt nguồn từ cổng logic NAND (NOT-AND) và cách các transistor nhớ được bố trí nối tiếp trong mảng nhớ. Khác với RAM cần nguồn điện để duy trì dữ liệu, bộ nhớ NAND có thể giữ thông tin lâu dài và phù hợp với nhu cầu lưu trữ dung lượng lớn.

Một số đặc điểm đáng chú ý của NAND Flash gồm:

• Lưu dữ liệu ngay cả khi không được cấp điện.
• Có mật độ lưu trữ cao, cho phép tạo thiết bị dung lượng lớn với kích thước nhỏ.
• Không sử dụng các bộ phận cơ học chuyển động như HDD.
• Có thể được tích hợp vào nhiều dạng sản phẩm như SSD, thẻ nhớ, USB hoặc bộ nhớ nhúng.

Nhờ các đặc tính này, chip NAND Flash trở thành thành phần quan trọng trong nhiều hệ thống lưu trữ cá nhân, di động và doanh nghiệp. Tuy nhiên, tốc độ và tuổi thọ thực tế còn phụ thuộc loại NAND, bộ điều khiển, firmware và cách thiết bị quản lý dữ liệu.

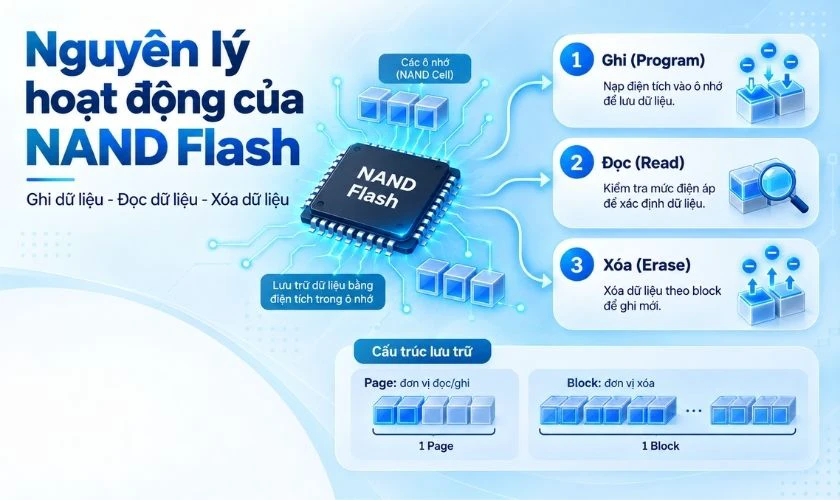

Nguyên lý hoạt động của NAND Flash

NAND Flash lưu dữ liệu bằng cách kiểm soát điện tích trong các ô nhớ bán dẫn, sau đó xác định trạng thái dữ liệu dựa trên mức điện áp ngưỡng của từng ô. Các ô nhớ được kết nối thành chuỗi và tổ chức thành các đơn vị lớn hơn để phục vụ quá trình đọc, ghi và xóa.

Ở NAND truyền thống, điện tích có thể được giữ trong cấu trúc floating gate. Nhiều thế hệ 3D NAND hiện đại sử dụng công nghệ charge-trap, trong đó điện tích được giữ trong một lớp vật liệu cách điện thay vì một floating gate dẫn điện. Cấu trúc lưu điện tích của NAND vì thế có thể khác nhau tùy thế hệ và công nghệ sản xuất.

Về cơ bản, quá trình vận hành gồm ba thao tác:

• Program (ghi): Điều chỉnh lượng điện tích trong ô nhớ để tạo trạng thái dữ liệu tương ứng.
• Read (đọc): Đo điện áp ngưỡng để xác định trạng thái mà ô nhớ đang lưu.
• Erase (xóa): Đưa các ô nhớ trong một vùng về trạng thái cho phép ghi dữ liệu mới.

NAND thường được tổ chức thành page và block. Dữ liệu có thể được đọc hoặc lập trình theo page, trong khi thao tác xóa diễn ra ở cấp block lớn hơn. Do NAND có giới hạn số chu kỳ program/erase, bộ điều khiển thường sử dụng ECC, wear leveling và quản lý bad block nhằm duy trì độ tin cậy trong quá trình sử dụng.

Các loại bộ nhớ NAND Flash phổ biến hiện nay

Các loại bộ nhớ NAND Flash thường được phân biệt theo số bit dữ liệu mà một ô nhớ có thể lưu. Trong đó SLC lưu 1 bit/cell, MLC 2 bit, TLC 3 bit và QLC 4 bit. Khi số bit trên mỗi cell tăng, mật độ lưu trữ thường tăng nhưng việc phân biệt các mức điện áp cũng phức tạp hơn.

Lưu ý các mức trên mang tính so sánh giữa các kiến trúc cell. Tuổi thọ thực tế của một thiết bị còn phụ thuộc công nghệ sản xuất, firmware, tải ghi và cách bộ điều khiển quản lý NAND.

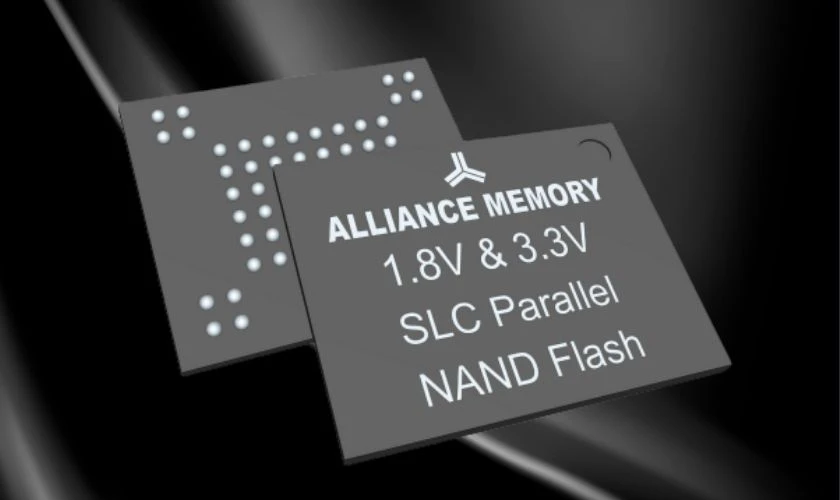

NAND SLC (Single-Level Cell)

NAND SLC lưu 1 bit dữ liệu trong mỗi cell, tương ứng với số trạng thái điện áp cần phân biệt ít hơn các loại NAND nhiều bit. Nhờ đó, SLC thường có ưu thế về độ bền ghi/xóa, độ trễ và khả năng hoạt động trong các môi trường yêu cầu độ tin cậy cao.

Đổi lại, mỗi cell chỉ chứa một bit nên mật độ dữ liệu thấp hơn và chi phí trên mỗi gigabyte thường cao. SLC vì thế thường phù hợp hơn với hệ thống công nghiệp hoặc các ứng dụng có tải ghi cao thay vì thiết bị lưu trữ phổ thông cần dung lượng lớn với chi phí thấp.

NAND MLC (Multi-Level Cell)

NAND MLC lưu 2 bit dữ liệu trên mỗi cell, tương ứng với 4 trạng thái điện áp khác nhau. Nhờ lưu nhiều dữ liệu hơn trên mỗi ô nhớ, MLC có mật độ lưu trữ cao hơn SLC và chi phí trên mỗi GB thấp hơn.

Đổi lại, MLC cần phân biệt nhiều mức điện áp hơn nên tốc độ ghi và độ bền thường thấp hơn SLC. Công nghệ này phù hợp với các thiết bị cần cân bằng giữa dung lượng, hiệu năng, độ bền và chi phí.

NAND TLC (Triple-Level Cell)

NAND TLC lưu 3 bit dữ liệu trên mỗi cell, qua đó cung cấp mật độ lưu trữ cao hơn MLC và giảm chi phí trên mỗi đơn vị dung lượng. TLC hiện được sử dụng trong nhiều thiết bị lưu trữ dành cho máy tính, thiết bị di động và các hệ thống cần cân bằng dung lượng với hiệu năng.

Do phải phân biệt nhiều mức điện áp hơn, TLC thường có độ bền ghi thấp hơn SLC và MLC nếu chỉ xét ở cấp độ cell. Trên thiết bị thực tế, bộ điều khiển, cache, ECC và wear leveling có thể giúp cải thiện hiệu suất cũng như tuổi thọ sử dụng.

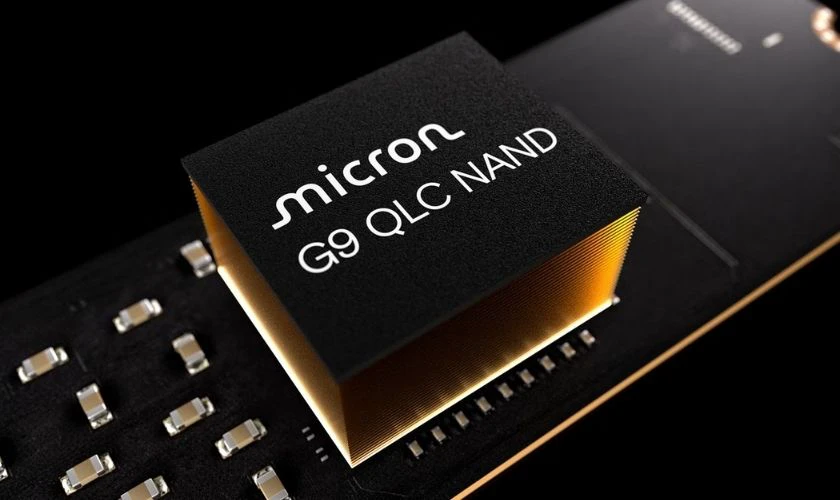

NAND QLC (Quad-Level Cell)

NAND QLC lưu 4 bit trên mỗi cell, nhờ đó tăng mật độ dữ liệu và cho phép tạo các giải pháp lưu trữ dung lượng lớn với chi phí trên mỗi gigabyte thấp hơn. QLC thường phù hợp với những môi trường ưu tiên dung lượng hoặc khối lượng đọc lớn hơn là ghi dữ liệu liên tục.

Việc lưu bốn bit đồng nghĩa mỗi cell phải biểu diễn nhiều trạng thái điện áp hơn TLC, MLC hoặc SLC. Điều này làm quá trình ghi và quản lý lỗi phức tạp hơn, đồng thời khiến độ bền ghi ở cấp cell thường thấp hơn các loại NAND lưu ít bit hơn.

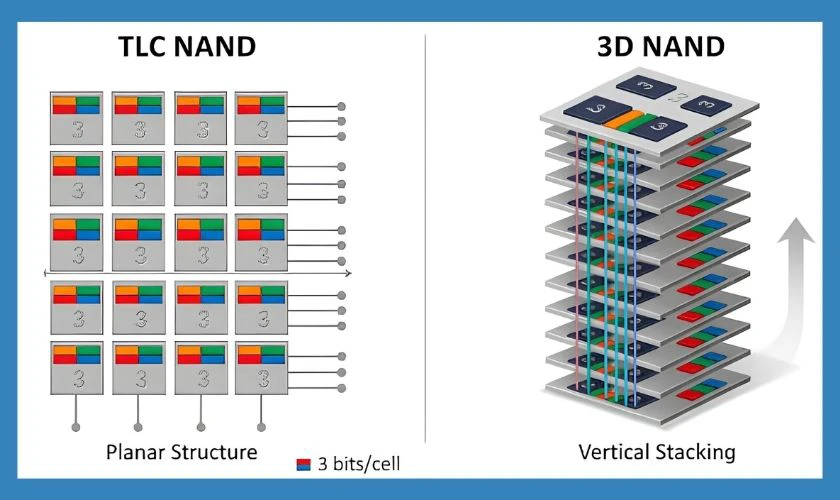

NAND 3D là gì?

NAND 3D là kiến trúc bộ nhớ trong đó các ô nhớ được xếp chồng thành nhiều lớp theo chiều dọc thay vì chỉ bố trí trên một mặt phẳng như NAND 2D. Cách thiết kế này giúp tăng số lượng cell trên cùng diện tích chip, từ đó nâng dung lượng lưu trữ mà không phải liên tục thu nhỏ kích thước ô nhớ.

3D NAND vẫn có thể sử dụng các kiểu cell như TLC hoặc QLC. Chẳng hạn, 3D TLC NAND là bộ nhớ có các cell xếp theo nhiều lớp và mỗi cell lưu 3 bit dữ liệu; 3D QLC NAND cũng có cấu trúc nhiều lớp nhưng mỗi cell lưu 4 bit.

Do đó, 3D NAND và SLC, MLC, TLC, QLC mô tả hai đặc điểm khác nhau của bộ nhớ NAND. 3D NAND thể hiện cách các ô nhớ được bố trí trong chip, còn SLC, MLC, TLC và QLC thể hiện số bit dữ liệu được lưu trên mỗi cell. Kiến trúc 3D giúp tăng mật độ lưu trữ, hỗ trợ tạo chip dung lượng cao hơn và được sử dụng rộng rãi trong các thiết bị lưu trữ hiện nay.

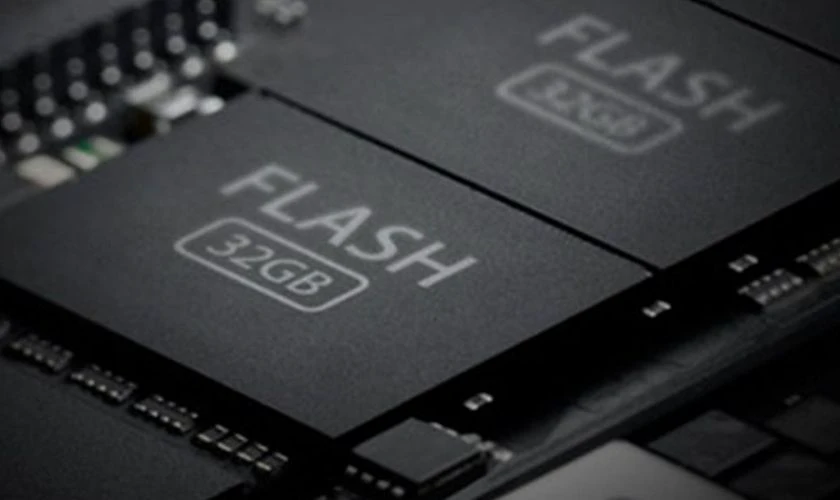

Ứng dụng của chip NAND Flash trong thiết bị điện tử

Chip NAND Flash được dùng để lưu dữ liệu lâu dài trong nhiều thiết bị, từ ổ lưu trữ máy tính đến smartphone, camera và hệ thống nhúng. Khả năng lưu dữ liệu khi mất nguồn, mật độ cao và không cần bộ phận cơ học giúp NAND phù hợp với cả thiết bị di động lẫn hạ tầng lưu trữ.

Tuy nhiên, NAND chỉ là phần lưu trữ vật lý. Trong nhiều sản phẩm, chip NAND còn hoạt động cùng bộ điều khiển và firmware để thực hiện các chức năng như sửa lỗi, phân bố ghi và quản lý các block không còn đạt yêu cầu.

NAND Flash trong SSD, USB và thẻ nhớ

Trong SSD, USB và thẻ nhớ, NAND Flash là nơi trực tiếp lưu các bit dữ liệu của người dùng. SSD còn có bộ điều khiển đảm nhiệm việc ánh xạ dữ liệu, sửa lỗi, wear leveling và nhiều cơ chế quản lý khác nên không thể xem “SSD” và “NAND” là hai khái niệm đồng nhất.

USB flash và thẻ SD/microSD cũng sử dụng NAND nhưng có cách đóng gói, giao tiếp và bộ điều khiển khác SSD. Vì vậy, hai thiết bị cùng dùng NAND không đồng nghĩa chúng có tốc độ, độ bền hay khả năng xử lý dữ liệu giống nhau.

Loại NAND chỉ là một trong nhiều yếu tố ảnh hưởng đến hiệu năng. Chuẩn giao tiếp, controller, firmware, cache và thiết kế nhiệt của thiết bị đều có thể tác động tới tốc độ thực tế.

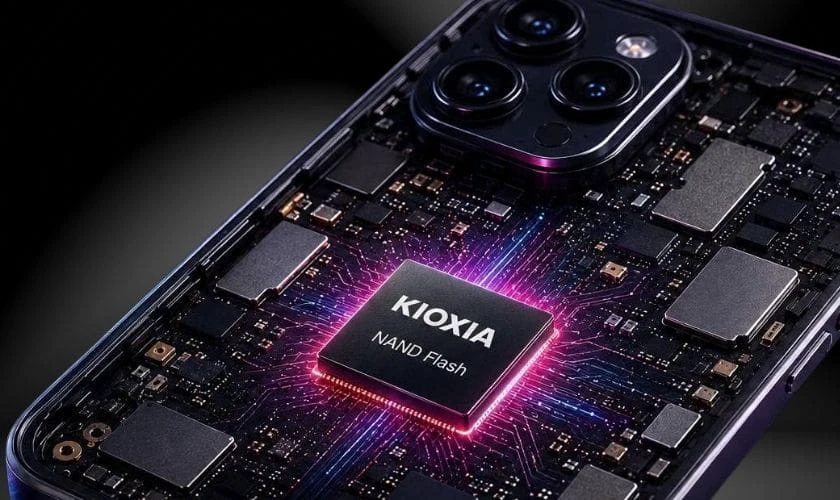

Bộ nhớ NAND trong điện thoại, camera và IoT

Trong điện thoại, bộ nhớ NAND là nền tảng vật lý để lưu hệ điều hành, ứng dụng, ảnh, video và dữ liệu người dùng. Các giải pháp lưu trữ nhúng như eMMC hoặc UFS kết hợp NAND với bộ điều khiển và giao diện quản lý phù hợp cho thiết bị di động.

Camera kỹ thuật số và camera giám sát sử dụng NAND trực tiếp hoặc thông qua thẻ nhớ để lưu ảnh và video. Với thiết bị IoT, NAND có thể được dùng khi hệ thống cần dung lượng lớn hơn để lưu firmware, dữ liệu cảm biến, bản ghi hoặc các tệp phát sinh trong quá trình vận hành.

NAND còn xuất hiện trong nhiều lĩnh vực khác như ô tô, viễn thông và hệ thống công nghiệp. Lựa chọn công nghệ cụ thể phụ thuộc vào yêu cầu về dung lượng, nhiệt độ hoạt động, tải ghi, hiệu năng và độ bền.

Câu hỏi thường gặp về NAND Flash

NAND Flash có nhiều cách triển khai nên người dùng dễ nhầm giữa chip nhớ, SSD và RAM. Dưới đây là những điểm cần phân biệt khi tìm hiểu công nghệ lưu trữ này.

Bộ nhớ NAND có phải là SSD không?

Không. NAND là công nghệ bộ nhớ, còn SSD là thiết bị lưu trữ hoàn chỉnh có thể bao gồm NAND, controller, firmware và các thành phần hỗ trợ khác.

NAND và RAM khác nhau như thế nào?

NAND là bộ nhớ không bay hơi nên có thể giữ dữ liệu khi mất nguồn. Còn RAM như DRAM là bộ nhớ bay hơi và mất dữ liệu khi nguồn bị ngắt. RAM chủ yếu phục vụ dữ liệu đang xử lý, còn NAND dùng cho lưu trữ lâu dài.

Tuổi thọ bộ nhớ NAND phụ thuộc vào yếu tố nào?

Tuổi thọ NAND phụ thuộc loại cell, số chu kỳ program/erase, khối lượng dữ liệu ghi, công nghệ sản xuất và cơ chế quản lý của controller. ECC, wear leveling và quản lý bad block cũng ảnh hưởng đáng kể đến độ bền của thiết bị hoàn chỉnh.

Chip nhớ NAND bị lỗi có làm mất dữ liệu không?

Có thể. NAND xuống cấp có thể gây lỗi đọc, lỗi ghi hoặc dữ liệu bị hỏng. Tuy nhiên controller và ECC có khả năng xử lý một số lỗi trước khi chúng ảnh hưởng trực tiếp đến dữ liệu. Khi lỗi vượt quá khả năng sửa, nguy cơ mất hoặc không truy cập được dữ liệu sẽ tăng.

Kết luận

NAND Flash là nền tảng lưu trữ không bay hơi quan trọng trong SSD, USB, thẻ nhớ, điện thoại và nhiều thiết bị điện tử hiện đại. Hy vọng bài viết trên sẽ giúp bạn nắm rõ cách NAND hoạt động và vai trò của công nghệ này. Đừng quên theo dõi website Điện Thoại Vui để cập nhật thêm nhiều kiến thức công nghệ hữu ích bạn nhé!
