Teardown iPhone 13 Pro| Pro Max - Đánh giá sửa chữa, linh kiện

Những điểm dễ nhận ra, nổi bật nhất ở các phiên bản iPhone 13 series là Face ID Và camera trước được cải tiến lớn để phần tai thỏ được nhỏ lại. Nhưng những linh kiện, nội thất bên trong như thế nào cùng theo dõi video teardown iPhone 13 Pro bên dưới nhé.

Teardown iPhone 13 Pro (Xem linh kiện - đánh giá sửa chữa)

Cùng tìm hiểu nội dung hay này ngay sau đây!

Kiểm tra

• Kiểm tra màn hình: đảm bảo k liệt cảm ứng
• Thiết lập face ID

Tiến hành thực hiện teardown trên iPhone 13 Pro

• Bước 1: Khò nhiệt, tháo ốc

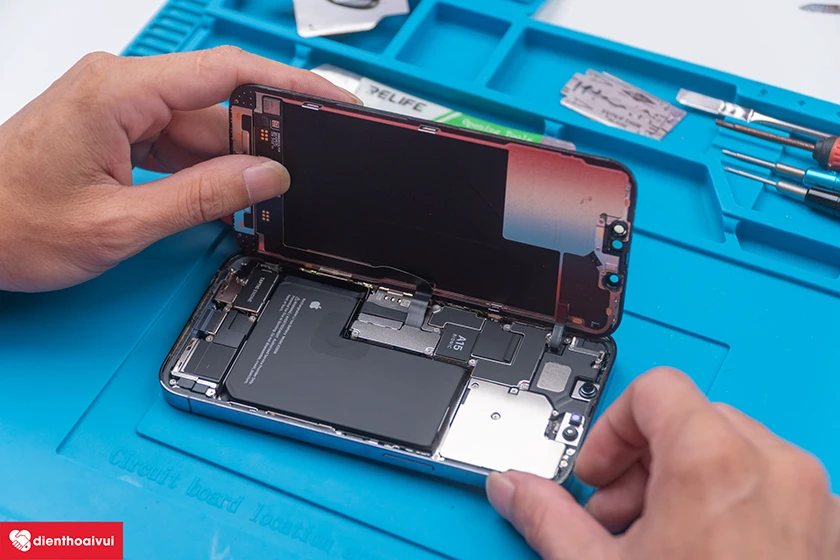

• Bước 2: Tách màn hình, màn hình khá mỏng nên cần thực hiện nhẹ nhàng.

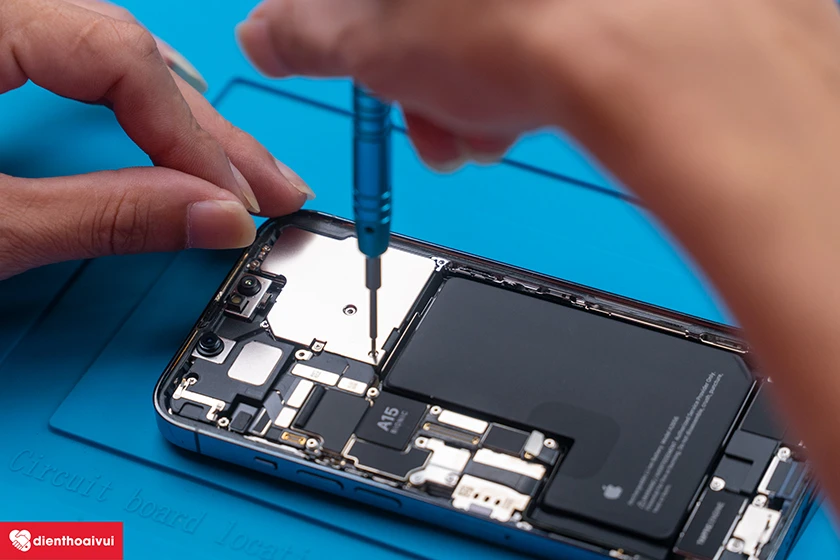

• Bước 3: Tách Seal camera

• Bước 4: Ngắt pin, socket, tháo khay sim, main, cụm loa trong, LiDAR

[gallery size='full' ids='eyJ1cmwiOiJodHRwczpcL1wvZGllbnRob2FpdnVpLmNvbS52blwvd3AtY29udGVudFwvdXBsb2Fkc1wvMjAyMVwvMDlcL1RlYXJkb3duLWlQaG9uZS0xMy1wcm8tNC0xLmpwZyIsInRpdGxlIjoiVGVhcmRvd24taVBob25lLTEzLXByby00LTEiLCJjYXB0aW9uIjoiIiwiYWx0IjoiTmdcdTFlYWZ0IHBpbiwgc29ja2V0LCB0aFx1MDBlMW8ga2hheSBzaW0sIG1haW4sIGNcdTFlZTVtIGxvYSB0cm9uZywgTGlEQVIiLCJkZXNjcmlwdGlvbiI6IiJ9,eyJ1cmwiOiJodHRwczpcL1wvZGllbnRob2FpdnVpLmNvbS52blwvd3AtY29udGVudFwvdXBsb2Fkc1wvMjAyMVwvMDlcL1RlYXJkb3duLWlQaG9uZS0xMy1wcm8tNC0yLmpwZyIsInRpdGxlIjoiVGVhcmRvd24taVBob25lLTEzLXByby00LTIiLCJjYXB0aW9uIjoiIiwiYWx0IjoiTmdcdTFlYWZ0IHBpbiwgc29ja2V0LCB0aFx1MDBlMW8ga2hheSBzaW0sIG1haW4sIGNcdTFlZTVtIGxvYSB0cm9uZywgTGlEQVIiLCJkZXNjcmlwdGlvbiI6IiJ9,eyJ1cmwiOiJodHRwczpcL1wvZGllbnRob2FpdnVpLmNvbS52blwvd3AtY29udGVudFwvdXBsb2Fkc1wvMjAyMVwvMDlcL1RlYXJkb3duLWlQaG9uZS0xMy1wcm8tNC0zLmpwZyIsInRpdGxlIjoiVGVhcmRvd24taVBob25lLTEzLXByby00LTMiLCJjYXB0aW9uIjoiIiwiYWx0IjoiTmdcdTFlYWZ0IHBpbiwgc29ja2V0LCB0aFx1MDBlMW8ga2hheSBzaW0sIG1haW4sIGNcdTFlZTVtIGxvYSB0cm9uZywgTGlEQVIiLCJkZXNjcmlwdGlvbiI6IiJ9']

• Bước 5: Tiếp theo là loa ngoài và Taptic Engine

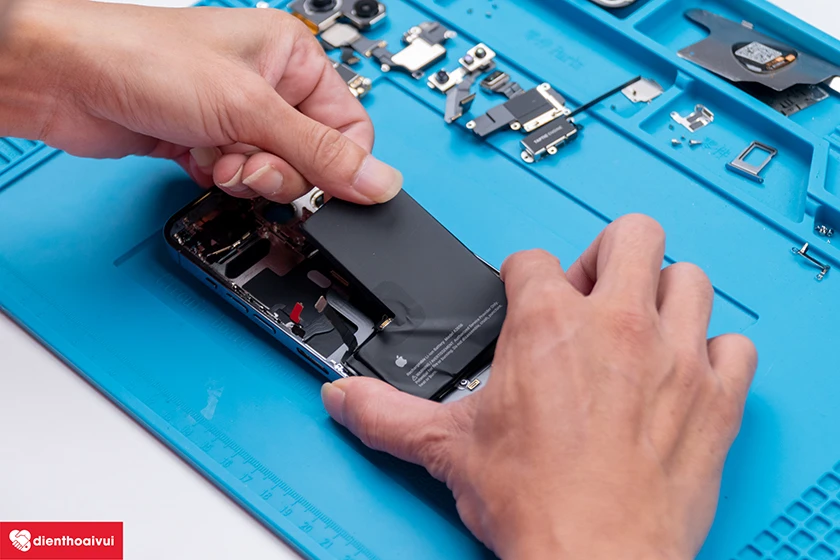

• Bước 6: Viên pin chữ L

• Bước 7: Phía dưới là cụm dưới gồm Mic, cổng lightning và cáp sạc.

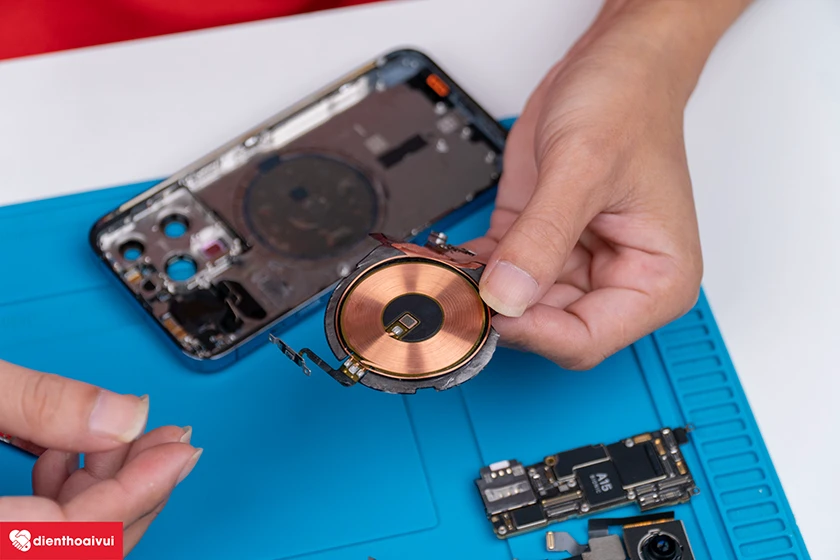

• Bước 8: Cuối cùng là massage

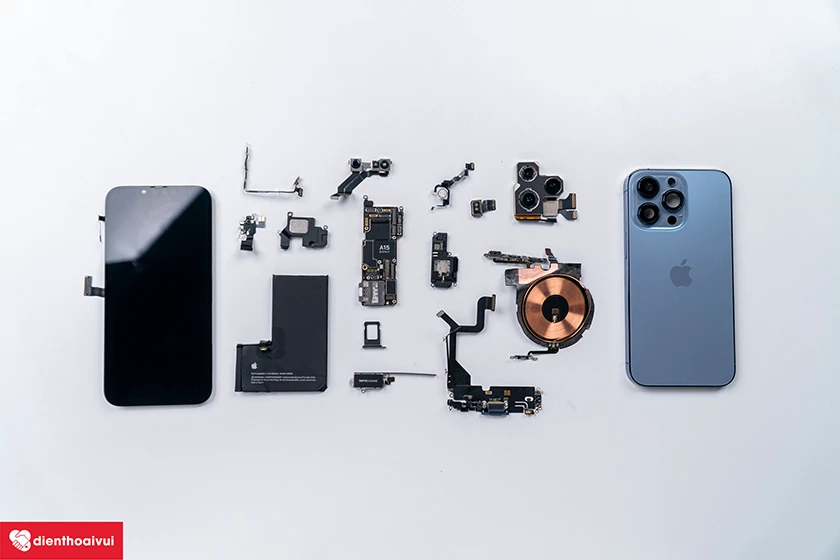

Đánh giá linh kiện trên iPhone 13 Pro

• Vỏ nặng hơn so với iPhone 12 Pro
• Cụm camera khác nhau về kích thước vòng kính
• Màn hình mỏng hơn, cáp kết nối gần giống đời trước
• FaceID nhỏ hơn, sử dụng socket kết nối, camera trước và FaceID được đổi chỗ
• Viên pin 3096 mah
• Cụm dưới: cáp lighing, loa, mic
• Sạc massage đi dây tương tự 1 nhanh về gạt rung, tăng giảm, 1 bên về phím nguồn
• Main được in logo Apple A15, main 2 tầng với kích thước tương tự nhưng chắc chắn hơn.
• Cụm loa không còn được đính lên trên màn mà chuyển xuống dưới main.

Video teardown iPhone 13 Pro từ Điện Thoại Vui TV

Teardown iPhone 13 Pro Max (Xem linh kiện - đánh giá sửa chữa)

Cùng tìm hiểu nội dung hay này từ thủ thuật iPhone ngay sau đây!

Chuẩn bị

• 1 chiếc điện thoại iPhone 13 Pro Max.
• Kiểm tra các chức năng của máy: cảm ứng, camera (góc rộng, góc thường, góc zoom, FaceID)

Tiến hành thực hiện teardown iPhone 13 Pro Max

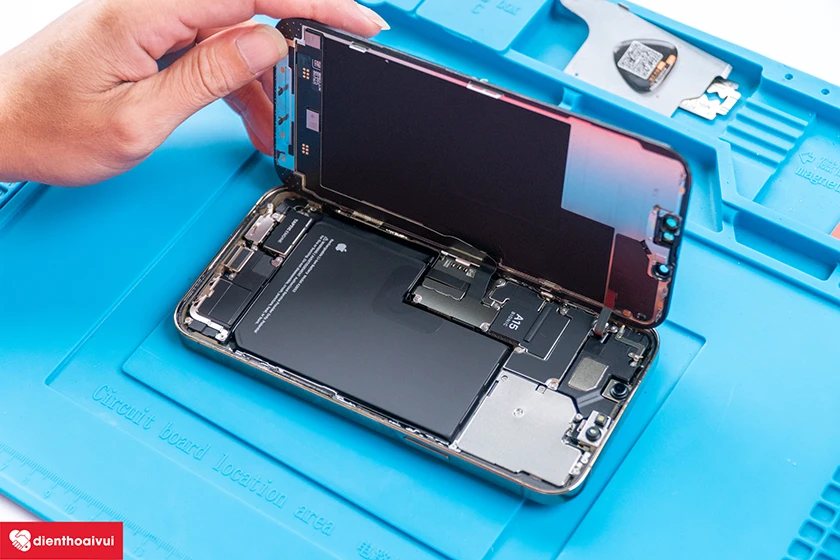

• Bước 1: Khò nhiệt sau đó tháo ốc bên dưới và tách màn hình

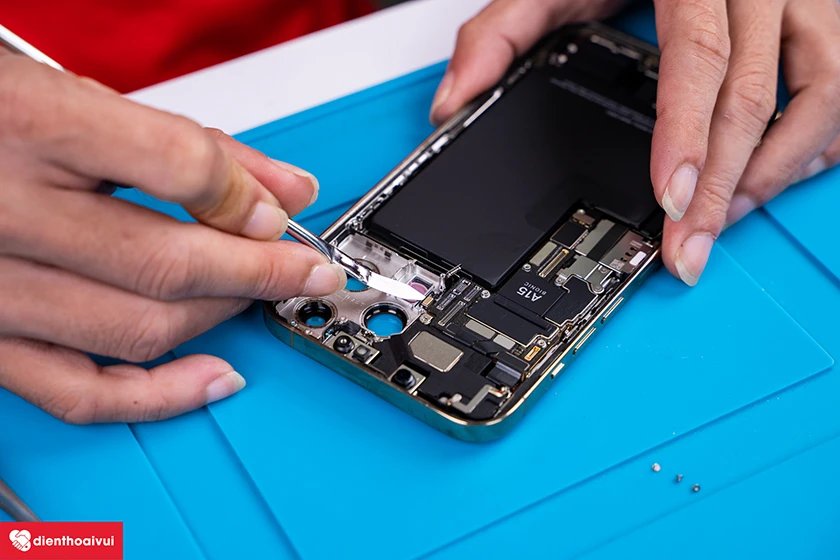

• Bước 2: Tháo seal che cụm camera, và tháo bỏ cụm camera

• Bước 3: Tiếp tục là cụm LiDAR

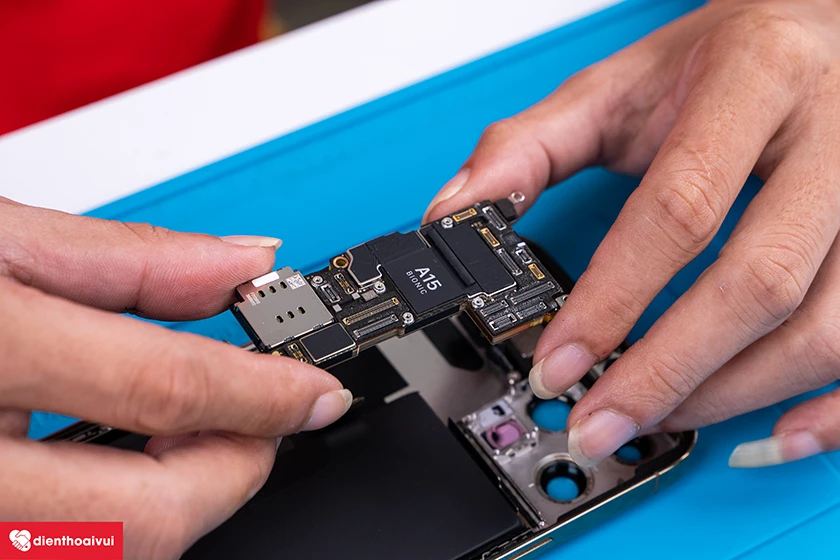

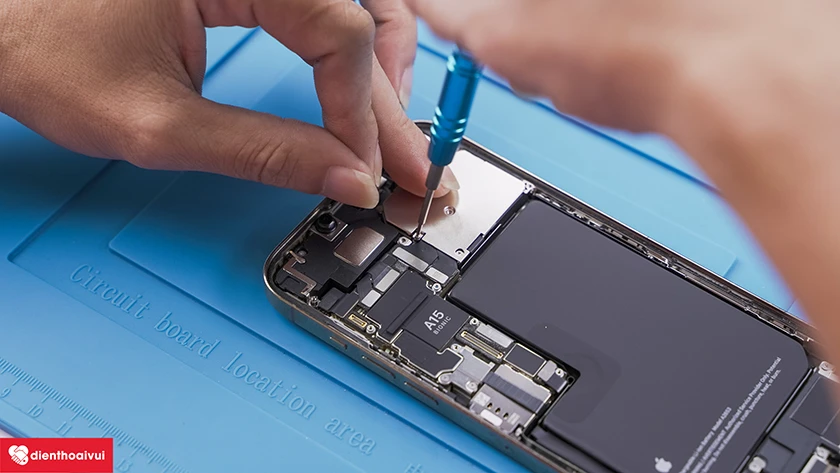

• Bước 4: Tháo bỏ cụm main

• Bước 3: Tiếp tục là phần loa trong, phía dưới là cụm FaceID và camera trước.
• Bước 4: Phía dưới FaceID là đèn flash của camera sau

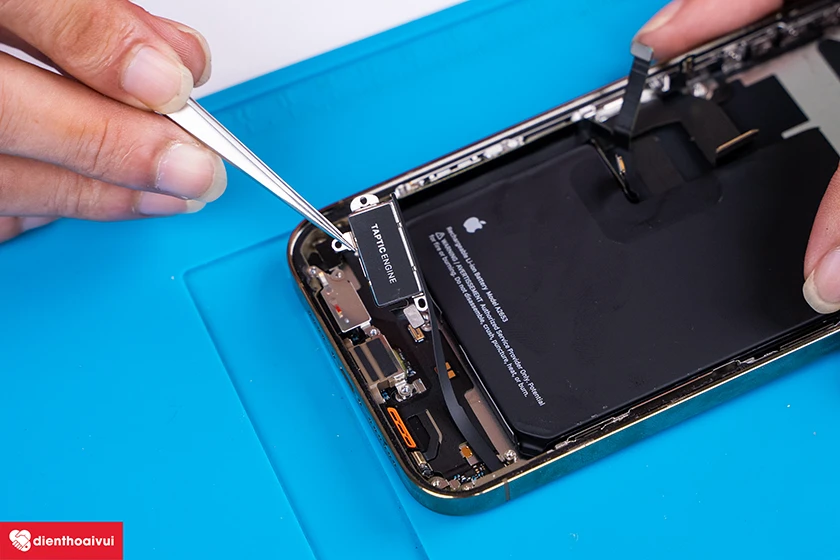

• Bước 5: Phần cụm dưới là loa trong dán với Taptic Engine

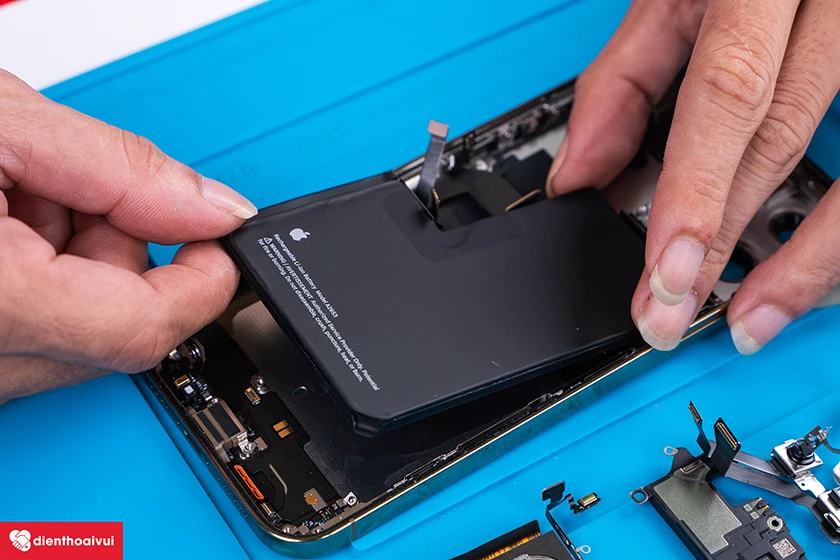

• Bước 6: Tiếp tục tiến hành kéo keo pin, kéo cẩn thận để không bị đứt và đều sau đó nhấc pin ra.

• Bước 7: Tiếp theo là cụm dưới bao gồm sạc lightning, bộ phận mic, màng loa.

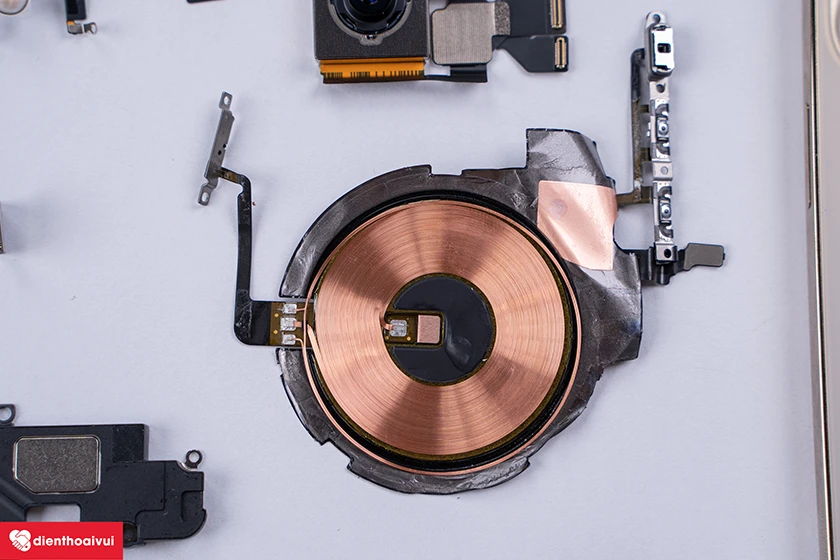

• Bước 8: Cuối cùng là Massafe với 2 dây đi, 1 bên phím nguồn, 1 bên gạt rung.

Xem thêm: Thay ép mặt kính ở đâu giá rẻ, lấy nhanh tại TPHCM và Hà Nội

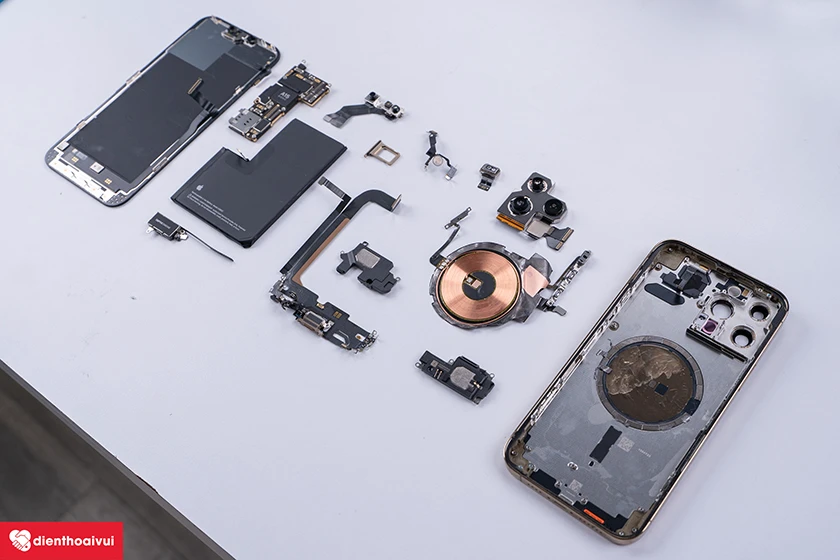

Review từng linh kiện trên iPhone 13 Pro Max

• Khung xương – vỏ: Vòng camera tương tự nhau nhưng thấu kính khác, bên trong là khung giúp bảo vệ camera khi teardown iPhone 13 Pro.
• Cụm loa: Cụm loa trên (Loa trong) được đặt ở dưới khung xương, không phải trên màn hình
• Cụm face ID, Apple thu nhỏ kích thước và dưới dạng modun, camera trước và faceid đã được đổi chỗ >> diện tích tặng, notch nhỏ lại
• Cụm camera: Camera chính, tele photo, untra wide >> dồn chung 1 khối
• Cụm dưới gồm sạc lightning, Taptic Engine
• Main: phía trên là seal dán chip A15 (giống iPhone 13 Pro)
• Pin: Pin 4352 mah, test pin sử dụng khoảng 10 tiếng.
• Màn hình: cạnh màn hình mỏng (keo sạch, có thể tái sử dụng khoảng 1 -2 lần)
• Kết cấu pro max tương tự 13 pro

Đánh giá sửa chữa trên iPhone 13 Pro Max

• Khả năng tháo lắp; 8/10, tương đối dễ, tất cả là module được kết nối bỏi keo và ốc để thực hiện teardown iPhone 13 Pro
• Kết nối linh kiện: 9/10
• Khả năng sửa chữa: 5/10
• Thay màn hình iPhone 13 Pro max sẽ bị mất Face ID

Video teardown iPhone 13 Pro Max từ Điện Thoại Vui TV

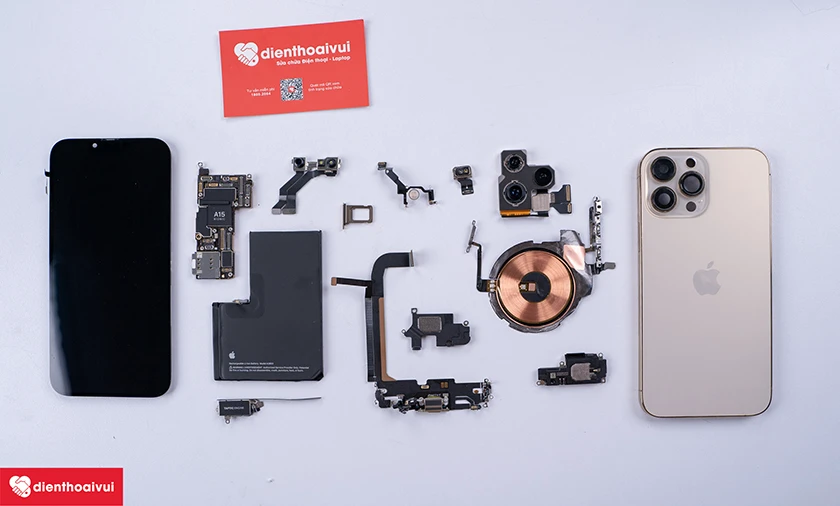

Những sự đổi mới của iPhone 13 so với dòng iPhone 12 series

Sau khi tháo máy, phân tích linh kiện, Điện thoại Vui có một số nhận xét về sự khác biệt giữa 2 series điện thoại như sau:

• Sự thay đổi của vị trí cụm loa, không còn gắn lên trên màn hình. Điều này giúp việc thay màn hình dễ dàng hơn nhưng sẽ gặp khó khăn trong thay thế cụm loa.
• Note tai thỏ hẹp hơn.

Như vậy, chúng ta đã khám phá được chi tiết linh kiện bộ đôi iPhone 13 series và rút ra được một số kết luận như: Màn hình và pin dễ sửa chữa, kết cấu linh kiện đạng modun dễ tháo lắp. Nhiều loại ốc vít với nhiều kích thước gây nhiều khó khăn trong quá trình tháo dỡ, có keo ở một số bộ phận. Lưu ý mỗi vị trí với một kích thước ốc khác nhau và cần kỹ thuật lành nghề, do đó người dùng không tự thử tại nhà. teardown iPhone 13 Pro
